A lakások közötti tolerancia be Hatlapfejű csavarok és hatása a csavarozás megbízhatóságára

A hatlapfejű csavar keresztirányú (AF) mérete az a paraméter, amely meghatározza, hogy a csavarkulcs vagy az aljzat megfelelően illeszkedik-e a rögzítőfejhez. Noha ez egyértelműnek tűnik, az AF-hez rendelt tűrésablak – és az, hogy hogyan kölcsönhatásba lép a csavarkulcs-gyártási tűrésekkel – közvetlen hatással van arra, hogy a beépítési nyomaték hatékonyan átvitelre kerül-e, vagy hogy a szerszám megcsúszik-e, lekerekedik-e vagy egyenetlen terhelést fejt ki. Az ISO 4014 és a DIN 931 szerint az A termékminőségű hatlapfejű csavarok AF tűréshatára h15 az M16 méretig, ami jelentős negatív eltérést tesz lehetővé a névlegestől. Egy M10-es csavarnál (névleges AF 17 mm) a minimális megengedett AF h15 alatt 16,73 mm – a rés a névlegeshez képest 0,27 mm.

Elszigetelve a 0,27 mm elhanyagolhatónak hangzik. A saját tűréshatára szerint gyártott szabványos villáskulccsal kombinálva (általában 0,19 mm a pofanyíláson egy 17 mm-es kulcsnál a DIN 894 szerint) a kulcspofa és a csavarlap közötti teljes hézag elérheti a 0,46 mm-t. Nagy nyomatéknál ez a hézag lehetővé teszi a forgási lejtőt, amely az érintkezési feszültséget a lapos sarkokra koncentrálja, nem pedig a teljes lapos felületen. Az eredmény a sarok lekerekítése – először a csavaron, majd a kulcspofán – és a kapcsolódás fokozatos elvesztése, amely általában 5–15 nagy nyomatékú ciklus után válik elfogadhatatlanná. Az ismételt beszerelést és eltávolítást igénylő alkalmazásoknál a szigorúbb AF-tűrés meghatározása a beszerzéskor – vagy a hatszögletű foglalat (Allen) konfigurációra való frissítés, amely teljesen kiküszöböli a pofahézagot – konkrét ellenintézkedés szerkezeti büntetés nélkül.

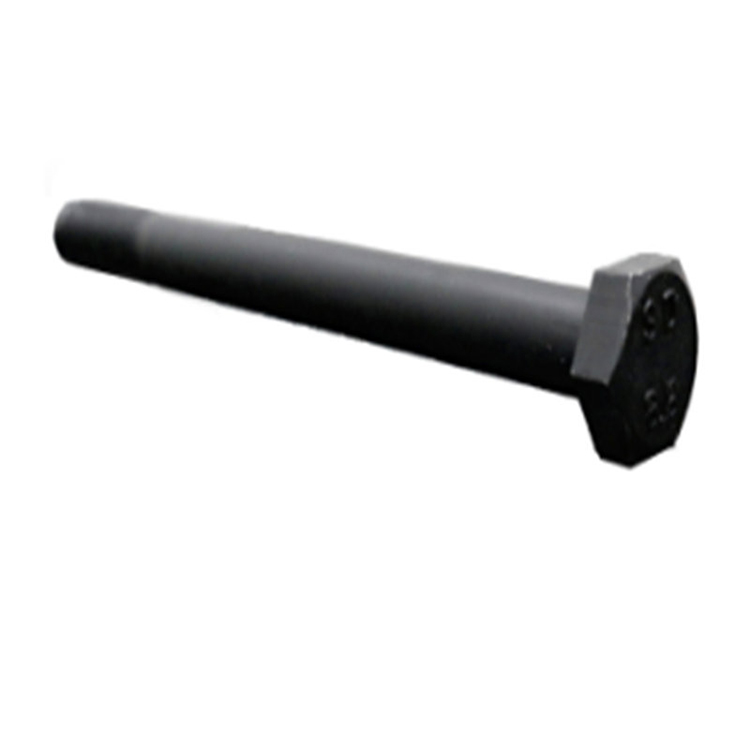

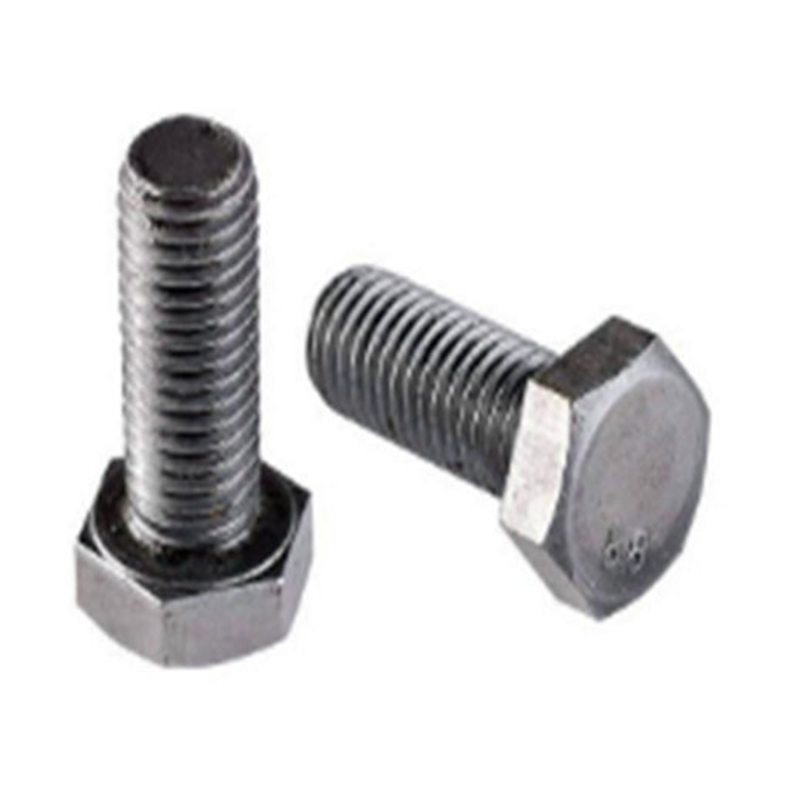

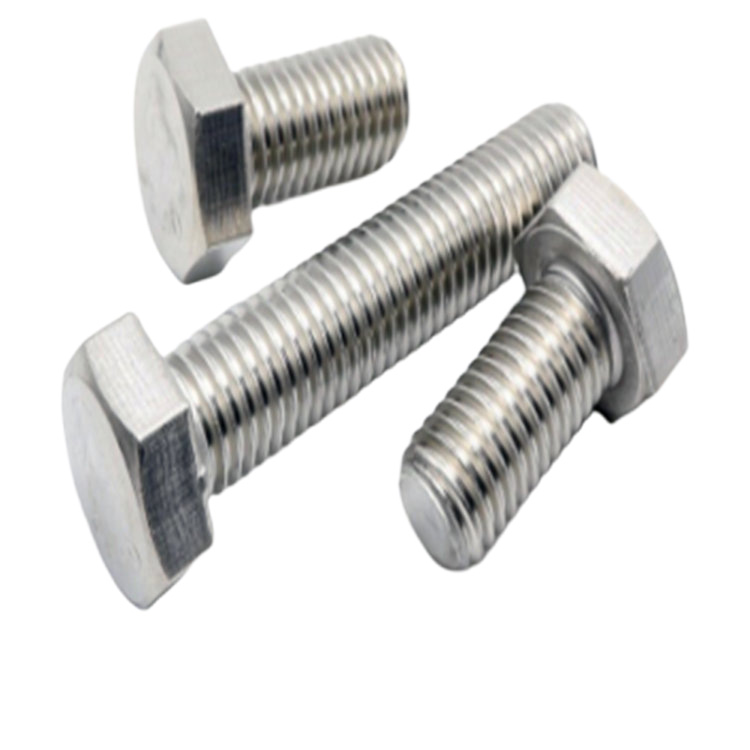

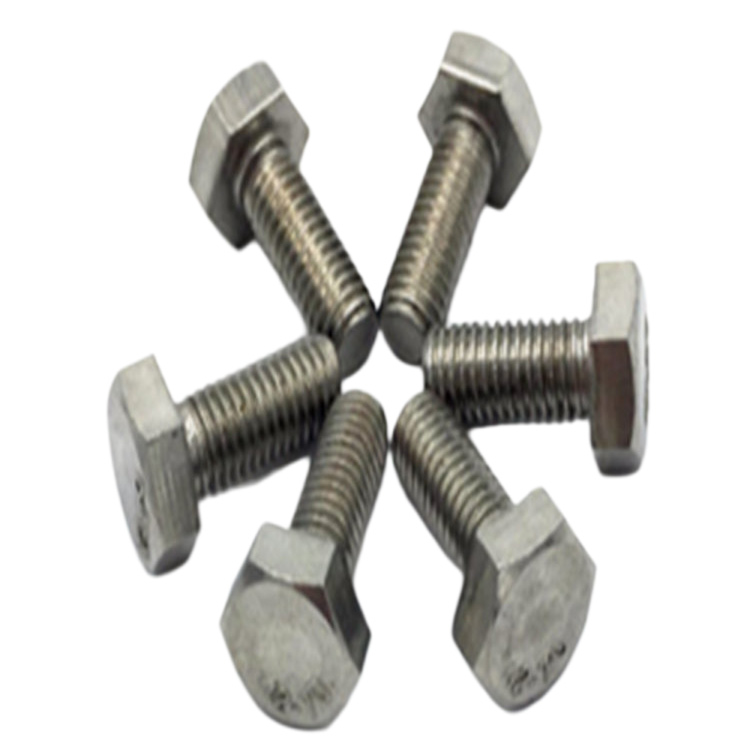

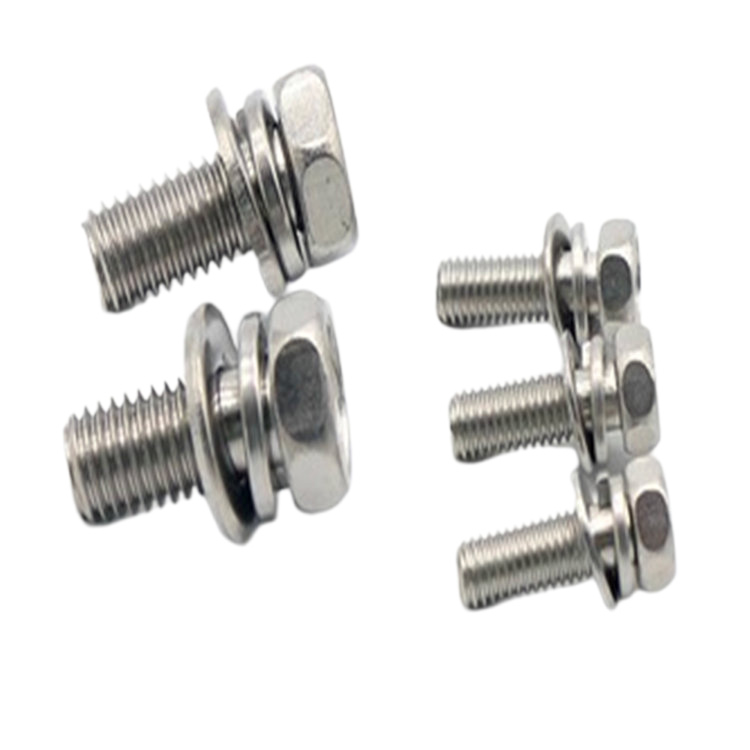

A Suzhou Anzhikou Hardware Technology Co., Ltd. olyan hatlapfejű csavarokat gyárt, amelyek az ügyfél által megadott tűrésablakok az ISO szabvány alapértékeinél szigorúbbak, Tajvanról és Japánból bevezetett menethengerlő és CNC berendezések segítségével, amelyek képesek megtartani a méretkonzisztenciát a nagy volumenű gyártás során anélkül, hogy a kimeneti sebességet feláldoznák.

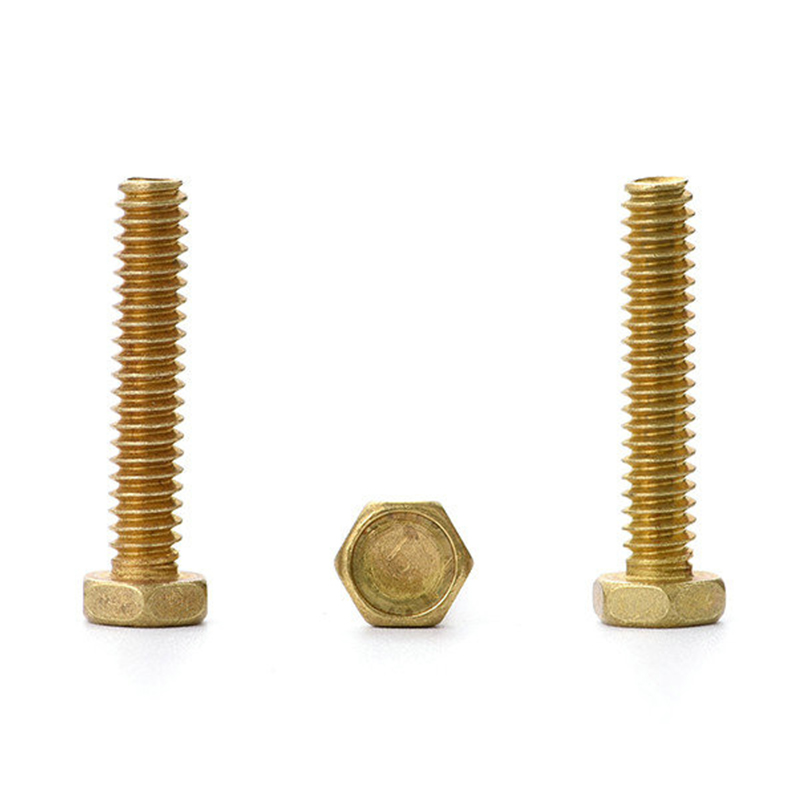

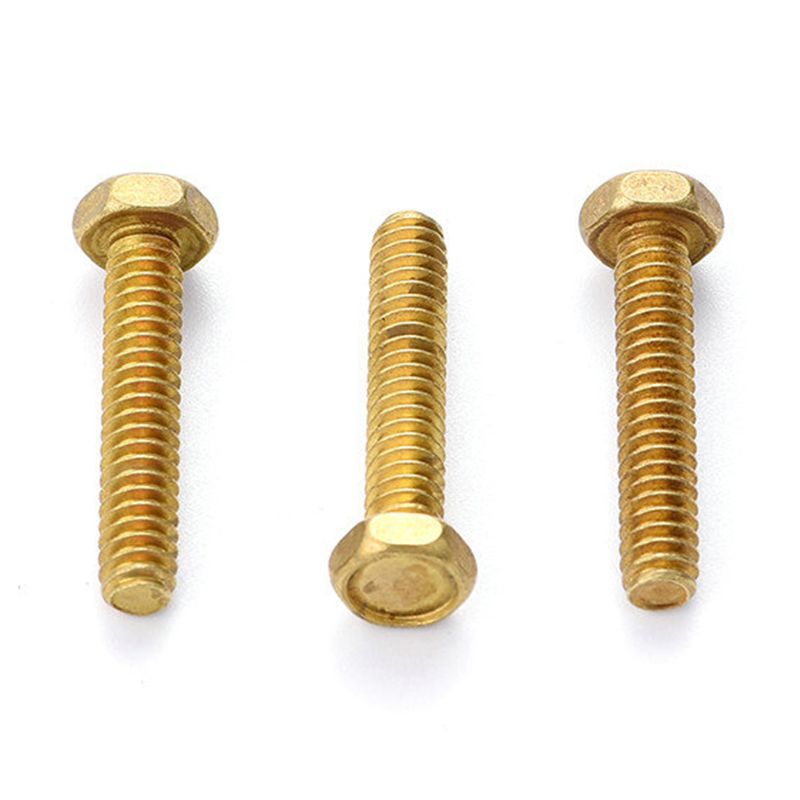

Tömör sárgaréz hatlapfejű csavarok az elektromos és földelési alkalmazásokban – Vezetőképesség és szilárdság kompromisszumok

Elektromos vezetőképessége miatt gyakran választják a sárgaréz hatlapfejű csavarokhoz elektromos házakban, földelő sínekben és sorkapocs-szerelvényekben – de a sárgarézötvözetek vezetőképessége jelentősen eltér az összetételtől függően, és a különbség számít olyan alkalmazásokban, ahol az érintkezési ellenállás tervezési paraméter. A kötőelemek gyártásában használt két leggyakrabban használt sárgarézötvözet a CuZn39Pb3 (körülbelül 15–18% IACS vezetőképesség) és a CuZn36Pb3 (17–20% IACS). Összehasonlításképpen: a tiszta réz 100% IACS, az alumínium 6061 pedig körülbelül 40% IACS. A sárgaréz csavarok ezért nem helyettesítik a rezet, ahol az alacsony érintkezési ellenállás kritikus fontosságú – ezek olyan szerkezeti kompromisszumot jelentenek, amely megfelelő vezetőképességet, valamint sokkal jobb megmunkálhatóságot és menetformáló teljesítményt biztosít, mint a tiszta réz.

A földelési alkalmazásoknál a kritikusabb tényező gyakran nem az ömlesztett vezetőképesség, hanem az interfész ellenállása a csavarcsapágy felületén és a menetkapcsolatban. A sárgaréz felületeken lévő oxidrétegek – amelyek a levegőnek való kitettség után órákon belül keletkeznek – egy nagyságrenddel növelik az érintkezési ellenállást a frissen megmunkált felületekhez képest. Az alacsony érintkezési ellenállás fenntartása vagy oxidációt gátló felületkezelést igényel (ezüstözés a nagy teljesítményű földeléshez, nikkelezés általános használatra), vagy olyan kötéskialakítás, amely elegendő érintkezési nyomást biztosít az oxidréteg mechanikai áttöréséhez. A pusztán szerkezeti befogásra számított nyomatékértékek gyakran nem elegendőek ennek az oxideltolódásnak az eléréséhez – a földelési csatlakozások tervezési szabványai, mint például az IEEE 837 és az IEC 61439, külön nyomaték- és érintkezési nyomás követelményekkel foglalkoznak, amelyek meghaladják a tipikus szerkezeti rögzítőelemek specifikációit.

A tömör sárgaréz hatlapfejű csavarok a feszültségkorróziós repedés (SCC) néven ismert jelenséget is mutatják ammóniatartalmú atmoszférában – mezőgazdasági létesítményekben, hűtőberendezésekben és bizonyos vízkezelő környezetben. A magas cinktartalmú sárgarézötvözetek (15% Zn felett) különösen érzékenyek. Ahol fennáll az SCC kockázata, az alacsonyabb cinktartalmú sárgaréz (CuZn10 vagy CuZn15) megadása vagy a szilícium-bronz ötvözetre váltás lényegesen jobb SCC-ellenállást biztosít, a megmunkálhatóság csak szerény csökkenése mellett. Az Anzhikou mérnöki csapata az egyedi kötőelem-rendelések anyagkiválasztási folyamatának részeként értékeli az ügyfelek működési környezetét, proaktívan jelezve az SCC kockázatát a gyártás lekötése előtt.

Menet bekötési hossz számítása hatlapfejű csavarokhoz nem acél illeszkedő anyagokban

Az a hüvelykujjszabály, miszerint „a menetösszeköttetésnek egy csavar átmérővel kell egyeznie”, az acél-acél kötés kialakításából származik, és nem terjed át biztonságosan olyan szerelvényekre, ahol a menetes furat alumíniumban, cink présöntvényben, sárgarézben vagy műszaki műanyagban van. Ezeknek az anyagoknak lényegesen kisebb a menetnyírószilárdsága, mint az acélé, ami azt jelenti, hogy ugyanazon axiális csavarterhelés mellett az illeszkedő menetek leválnak, mielőtt maga a csavar meghibásodik. A menetcsupaszodás megelőzésére szolgáló minimális kapcsolódási hosszt újra kell számítani a tényleges menetes anyagra, és a szükséges hossz gyakran a csavar átmérőjének 1,5-3-szorosa, anyagpártól függően.

Az irányadó meghibásodási módok összehasonlítása a vegyes anyagok hatlapfejű csavarkötéseinél a következő:

Egy gyakorlati következmény: a sárgaréz házba menetes tömör sárgaréz hatlapfejű csavarok valójában egy jól illeszkedő anyagpárt alkotnak – a csavar és az egymáshoz illeszkedő menetek nyírószilárdsága közel azonos, így a kötések meghibásodásának módja egyértelmű előrejelzést, és kevésbé valószínű, hogy a menet elakad, mint a különböző fém kombinációkban. Ez jelentős előnyt jelent a precíziós műszerházakban, szeleptestekben és vízvezeték-szerelvényekben, ahol gyakoriak a sárgaréz-sárgaréz csatlakozások, és hosszú élettartam várható a szétszerelési ciklusok között.

Tulajdonsági osztály jelölések a hatlapfejű csavarokon és mit nem árulnak el a fáradtságról

Az ISO 898-1 tulajdonságosztály-jelölések – 8.8, 10.9, 12.9 dombornyomással a hatszögletű fejen – a rögzítőelem minimális szakítószilárdságát és folyáshatárát jelzik, amelyek elegendőek a statikus terhelés tervezési számításaihoz. Amit ezek a jelölések nem kommunikálnak, az a kifáradási szilárdság, a bevágásérzékenység vagy a ciklikus terhelés alatti teljesítmény – három olyan tulajdonság, amely meghatározza, hogy egy hatlapfejű csavar túléli-e a rezgő szerkezetet a több millió terhelési ciklus tervezési élettartama alatt. A két különböző gyártótól származó, 8.8-as tulajdonságosztályú csavar, amelyek mindegyike megfelel a minimális szakítószilárdsági követelményeknek, 30-40%-kal eltérhet a kifáradási határértékben a menetgyökér sugarától, a menetkifutási felületi minőségtől és a hengerlési folyamatból származó maradék feszültségtől függően.

A menethengerlés a menetvágással szemben a legfontosabb folyamatváltozó, amely a legjelentősebben befolyásolja a fáradási teljesítményt. A hengerlés nyomómaradék feszültséget indukál a menetgyökérben – a legnagyobb feszültségkoncentrációs zónában a tengelyirányban terhelt csavaroknál –, amely közvetlenül ellentétes a húzó-fáradási feszültséggel, és megemeli az effektív tartóssági határt. A 8.8-as tulajdonságosztályú csavarokon hengerelt menetek publikált tanulmányokban kimutatták, hogy azonos terhelési feltételek mellett 2-4-szeresével haladják meg az azonos tulajdonságosztályba tartozó vágott menetes csavarok kifáradási élettartamát. Ez az oka annak, hogy a „hőkezelés után hengerelt menetek” meghatározása a kritikus kifáradásos alkalmazásokban (nem pedig korábban) mérhető biztonsági ráhagyást ad ahhoz, amit a tulajdonságosztály-jelölés önmagában jelez.

A tömör sárgaréz hatlapfejű csavaroknál a kifáradási tervezést tovább bonyolítja a sárgaréz alacsonyabb kifáradási aránya (a szakítószilárdság határértéke) az acélhoz képest – jellemzően 0,25–0,30 sárgaréznél, míg 0,40–0,50 közepes szénatomszámú acélnál. Ez azt jelenti, hogy a ciklikus terhelés mellett szakítószilárdságának 40%-án működő sárgaréz csavar továbbra is kifáradáskritikus állapotban lehet, míg egy acélcsavar ugyanazzal a feszültséghányaddal biztonságosan a tartóssági határa alatt lenne. A Suzhou Anzhikou Hardware Technology Co., Ltd. menethengerlő huzalberendezéseket használ az acél és sárgaréz hatlapfejű csavarok szabványos gyártási folyamatának részeként, így biztosítva, hogy a nyomómaradék feszültség a sarzs méretétől függetlenül folyamatosan jelen legyen – ez az eljárási képesség közvetlenül támogatja a fáradtság szempontjából kritikus szolgáltatást tervező ügyfeleket a 40 dolláros országos exportpiacon.
