Iparági tudás

Működési terhelési korlát leértékelése szögterhelés alatt – a szemcsavar specifikációjának leginkább félreértett vonatkozása

Minden szemcsavar katalógusban szerepel egy Working Load Limit (WLL) – ez az érték azonban kizárólag a soron belüli axiális terhelésre vonatkozik, ami azt jelenti, hogy a terhelés közvetlenül a szár tengelye mentén hat, a szem a terhelés irányára merőlegesen áll. A gyakorlatban a kötélzet és az emelő konfigurációk ritkán érnek el tökéletes tengelyirányú beállítást, és a WLL gyorsan lebomlik, amikor a terhelési szög eltér a függőlegestől. Ez a leértékelés nem biztonsági tartalék puffer – ez egy szerkezeti szükségszerűség, amelyet a szár-szem átmeneti zónában fellépő hajlítási feszültség vezérel, amely a tengelyen kívüli terhelés esetén a legnagyobb igénybevételt okozó hely az egész rögzítőelemben.

Az ASME B30.26 és az ezzel egyenértékű európai szabványok (EN 1677-1) olyan leértékelési tényezőket tesznek közzé, amelyeket a névleges WLL-re kell alkalmazni a terhelés iránya és a szemcsavar szárának tengelye közötti szög alapján. A leértékelés nem lineáris és meredekebb, mint a legtöbb felhasználó elvárja:

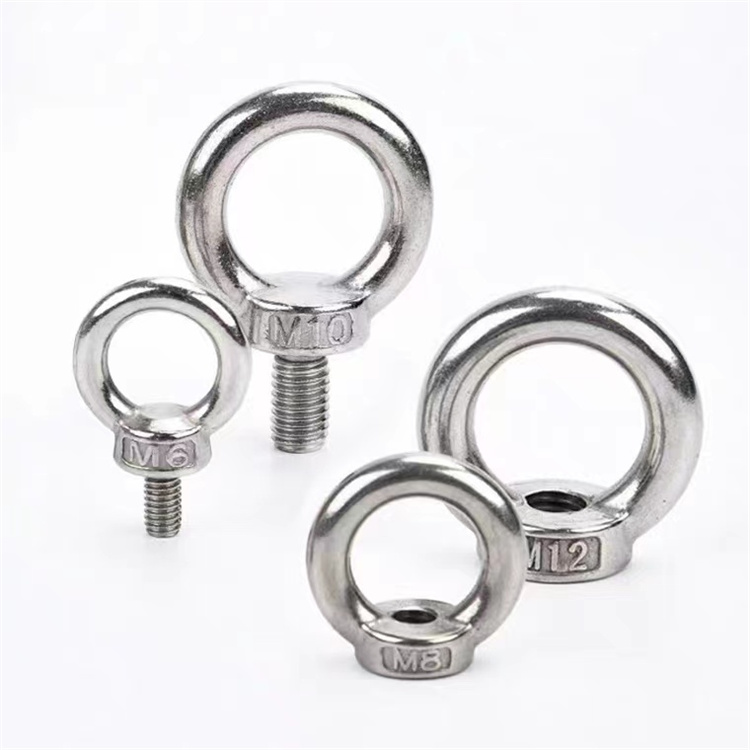

A szögterhelést igénylő alkalmazásoknál a megoldás a váll (vagy gallér) szemcsavar , ahol egy megmunkált karima a szár alján átviszi a hajlítónyomatékot az illeszkedő felületre, nem pedig a menet-szár találkozásánál koncentrálja. A vállszemű csavarok magasabb WLL-t tartanak fenn akár 45°-os szögben, és a megfelelő specifikáció a többlábú heveder konfigurációkhoz, ahol a terhelési szög nem szabályozható. A váll nélküli sima szemű csavarokat csak egyenes függőleges emelőkhöz kell megadni, ahol garantálható a geometria – ez a körülmény a terephasználatban kevésbé gyakori, mint azt a katalógusfotózás javasolja.

Rozsdamentes acél minőségi választás a szemcsavarokhoz – 304 vs. 316 vs. Duplex a korrozív szervizben

Rozsdamentes acél szemű csavarok gyakran kültéri, tengeri és vegyi környezetre adják meg, azon az alapon, hogy "rozsdamentes acél korrózióálló" – anélkül, hogy különbséget tennének azon minőségek között, amelyeknek a tényleges korróziós teljesítménye bizonyos környezetben nagyságrenddel eltér. A szemcsavarok alkalmazása szempontjából legmegfelelőbb három fokozat különálló korrózióállósági profillal rendelkezik, amely meghatározza az élettartamot adott expozíciós körülmények között, és a rossz minőség kiválasztása vagy idő előtti lyukképződési hibához vagy szükségtelen költségekhez vezet.

304. évfolyam (1,4301 / 18-8)

A legszélesebb körben elérhető és legköltséghatékonyabb rozsdamentes 304-es minőség, amely jó légköri korrózióállóságot biztosít, és alkalmas beltéri ipari környezetben, élelmiszer-feldolgozó berendezésekben és édesvízi expozícióban. Kritikus korlátja a klorid által kiváltott lyukkorrózióval szembeni érzékenység – 200 mg/m²/nap feletti sópermet koncentrációjú tengerparti környezetben 304 rozsdamentes acél szemcsavar 12–18 hónapon belül lyukacsos lesz, jellemzően a menetgyökérnél, ahol a felület durvább és a passzív réteg könnyebben tönkretehető. A menetgyökér egyben a legnagyobb igénybevételnek kitett hely a rögzítőelemben, ami azt jelenti, hogy az ott történő lyukasztás közvetlenül csökkenti a kifáradási élettartamot, nem pedig felületes felületi hatás.

Grade 316 (1.4401 / 316 Marine)

2–3% molibdén hozzáadása a 316-hoz körülbelül 15 °C-ról (304 esetén) 30 °C fölé emeli a kritikus lyukasztási hőmérsékletet kloridos környezetben, és 3–5-szeresére növeli a kritikus kloridkoncentráció küszöbértékét. Ez teszi a 316-ot megfelelő választássá tengeri hardverekhez, csónakkötélzethez, dokkszerelvényekhez és tengerparti építészeti alkalmazásokhoz. Nem védett a réskorrózióval szemben – olyan esetekben, amikor a szemcsavar szára áthalad a fedélzeti szerelvényen, és tartós nedvesség esetén egy eltérő fémhez van tartva, a 316 réskorróziója továbbra is kockázatot jelent –, de nyílt légköri tengeri kitettség esetén lényegesen hosszabb karbantartást nem igénylő élettartamot biztosít, mint a 304.

Duplex 2205 (1,4462)

A duplex rozsdamentes acél körülbelül 35 lyukállósági egyenértéket (PREN) kínál, szemben a 316-os 25-tel és a 304-es 18-mal, a szakítószilárdsága pedig 620–780 MPa, szemben a 316-os 515–690 MPa-val. A duplex lehetővé teszi, hogy kisebb átmérőjű rögzítőelem ugyanazt a WLL-t hordozza, nagyobb korróziós biztonsági ráhagyással. A kompromisszum a költség (általában a 316 árának 1,5–2-szerese) és a csökkent megmunkálhatóság – a duplex munkamenet gyorsan megkeményedik a menetvágás során, ami élesebb szerszámozást és alacsonyabb vágási sebességet igényel, mint az ausztenites minőségek. A Suzhou Anzhikou Hardware Technology Co., Ltd. mindhárom minőségi osztályban rozsdamentes acél szemcsavarokat gyárt, amelyek anyagtanúsítványa a hőtételig visszavezethető, valamint a bejövő kémiai összetétel ellenőrzése az ISO 9001:2015 minőségirányítási folyamat részeként.

Menet befogási mélység és illeszkedési felület követelményei a szemcsavarokhoz szerkezeti alkalmazásokban

A szemcsavar emelőképességét a szára és a menetes furat vagy anya közötti csavarkötésen keresztül hozza létre, amelybe be van szerelve – és ennek a kapcsolatnak a megfelelősége teljes mértékben a menetes anyag nyírószilárdságától és az érintkező menet hosszától függ. Az 500 kg-os axiális WLL névleges rozsdamentes acél szemcsavar csak akkor éri el ezt a besorolást, ha a megfelelő szilárdsági osztályú acélszerkezetbe minimális csatlakozási mélységig szerelik. Alumíniumöntvénybe, lágybronzba vagy nem megfelelő mélységű vakfuratba szerelve ugyanaz a szemcsavar a névleges terhelés töredékénél képes lecsupaszítani az illeszkedő meneteket – anélkül, hogy külső jele lenne a csökkentett kapacitásnak.

A szerkezeti alkalmazásokban beépített szemcsavarok minimális menetbekötési ajánlásai a csavar anyagától és a menetes anyag szilárdságától is függenek. A szerkezeti rögzítőelemekre vonatkozó szabványok általános útmutatása a következő:

• Acélba menetes acél (megfelelő szilárdsági osztály): a csavar minimális átmérője 1,0×; ez az alapvonal, amelytől az összes többi anyagot felfelé extrapoláljuk
• Rozsdamentes acél szemcsavar alumínium szerkezetbe: minimum 1,5× csavarátmérő, csavarmenetes betéttel (Helicoil vagy ezzel egyenértékű) erősen ajánlott, hogy megakadályozzuk, hogy az alumínium menetek nekiütődjenek a rozsdamentes szárnak a szerelés során
• Öntöttvasba vagy szürkevasba: legalább 2,0× csavarátmérő az öntöttvas alacsony szakító- és nyírószilárdsága miatt; A szürkevas rideg törés üzemmódja azt jelenti, hogy a szál csupaszítása hirtelen történik, előzetes megnyúlási figyelmeztetés nélkül

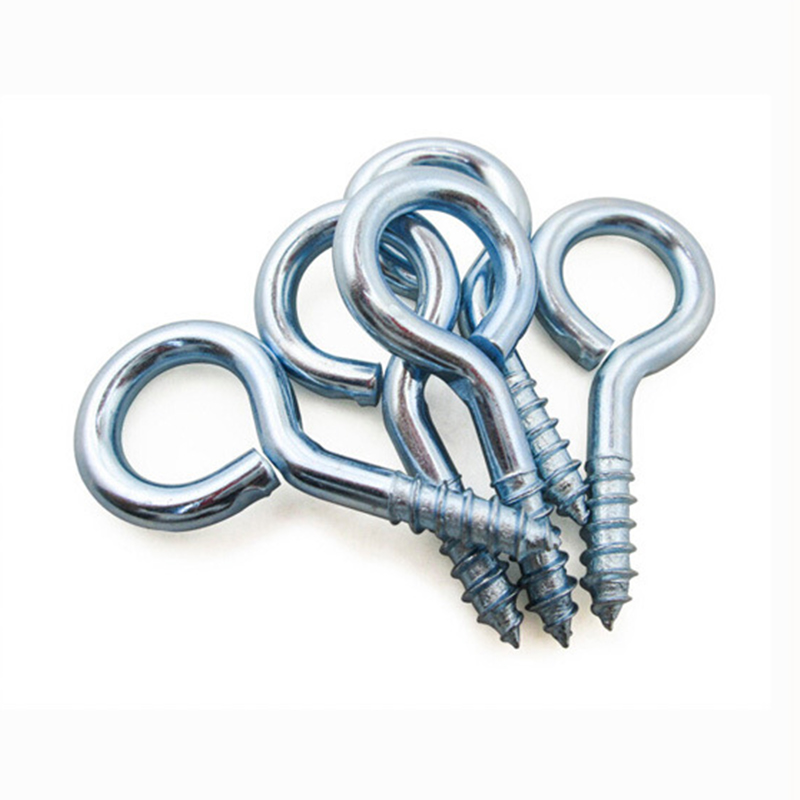

• Fába vagy kompozit fába: szemcsavars should never rely on direct thread engagement into wood for lifting applications; a through-bolt with washer and nut on the reverse face is the minimum acceptable configuration, with a backup plate distributing load across a larger bearing area

A szemcsavar szárának alján lévő illeszkedő felület állapota is befolyásolja a terhelés eloszlását. A vállszemű csavar teljes érintkezését igényli a karima felülete és a rögzítési felület között a szögletes terhelések hajlító alkatrészének átviteléhez. A váll és a felület közötti rés – amelyet egy nem merőleges menetes furat, felületi akadály vagy nem megfelelő menetkötés okoz – azt jelenti, hogy a váll nem tudja ellátni terhelés-újraelosztó funkcióját, és a rögzítő szerkezetileg sima szemű csavarként viselkedik, függetlenül a váll geometriájától. A felület síkságának és merőlegességének ellenőrzése a telepítéskor kötelező lépés, amelyet gyakran kihagynak a helyszíni telepítési utasításokból.

Fáradási hiba a rozsdamentes acél szemcsavaroknál – Miért nem jelzi előre a statikus WLL a ciklikus élettartamot

A dinamikus emelési alkalmazásokban használt szemcsavarok – emelők, daruk, vibráló gépek rögzítési pontjai vagy ismételt felszedési és elhelyezési műveletek – ciklikus terhelést tapasztalnak, amely a statikus WLL-től teljesen független ütemben halmoz fel fáradási sérüléseket. A teljes névleges statikus terhelést látható feszültség nélkül viselő rozsdamentes acél szemcsavar kifáradási repedést okozhat a szár-szem átmenetnél több ezer terhelési cikluson belül, jóval a WLL 50%-a alatti terhelésnél, az adott geometria feszültségkoncentrációs tényezőjétől és a terhelési ciklus feszültségi arányától függően. A rozsdamentes acél kifáradási repedései jelentős képlékeny deformáció nélkül nőnek, és kevés vizuális figyelmeztetést adnak a törés előtt – így a fáradtság a domináns észleletlen meghibásodási mód a ciklikus szemcsavaros alkalmazásoknál.

A szár-szem átmenet sugár az elsődleges geometriai változó, amely szabályozza a kifáradási élettartamot. Egy kis átmeneti sugár – gyakori a szemcsavaroknál, ahol a szemet a szárhoz hegesztik vagy rácsavarják, nem pedig integráltan kovácsolják – olyan feszültségkoncentrációként működik, amely a helyi ciklikus feszültséget 2,5–4,0-szeres faktorral (Kt) erősíti, összehasonlítva egy nagy sugarú kovácsolt átmenettel. Egy 316-os rozsdamentes acél szemcsavar esetében, amelynek sima rúd tartóssági határa körülbelül 200 MPa, a 3,0 Kt az átmenetnél körülbelül 67 MPa-ra csökkenti az effektív kifáradási határt – ami azt jelenti, hogy a 67 MPa-t meghaladó ciklikus terhelések a gyökérkeresztmetszetben a statikus WLL terheléstől függetlenül a kifáradás meghibásodását okozzák.

Számos gyakorlati intézkedés közvetlenül javítja a szemcsavarok kifáradási teljesítményét a dinamikus üzemben:

• A kovácsolt szemcsavarokat adja meg, nem pedig a gyártott szemcsavarokat ciklikus alkalmazásokhoz – a kovácsolás folytonos szemcseáramlást hoz létre a szártól a szemig, és lehetővé teszi az átmeneti sugár optimalizálását a szerszámban, míg a hegesztett vagy préselt szerkezetek hőhatású zónákat és hirtelen geometriai változásokat hoznak létre, amelyek a kifáradás kezdeti helyei.
• Határozza meg az ellenőrzési időközöket a ciklusszám alapján naptári idő helyett – egy napi 20 emelést végrehajtó szemcsavar több fáradásos sérülést halmoz fel egy hónap alatt, mint ugyanaz a csavar, amely hetente kétszer emel egy év alatt; a ciklus alapú ellenőrzési ütemtervek tükrözik a tényleges károk felhalmozódását
• Alkalmazzon mágneses részecskék vagy festék behatoló vizsgálatot a szár-szem átmenet és a menetkifutási zóna – ez az a két hely, ahol a kifáradási repedések keletkeznek a dokumentált szemcsavarok kifáradási hibáinak több mint 90%-ánál, és a felületvizsgálati módszerek képesek kimutatni a 0,5 mm mély repedéseket, mielőtt a kritikus méretre terjednének.
• Csökkentse a WLL-t 25–50%-kal ciklikus alkalmazások esetén több mint 10 000 terhelési ciklust foglal magában a tervezett élettartam alatt – ez a konzervatív megközelítés csökkenti a feszültségtartományt a kritikus keresztmetszetnél, és aránytalanul meghosszabbítja a kifáradási élettartamot, mivel a kifáradás élettartama megközelítőleg a terhelési tartomány csökkentésének kockájával skálázódik

A biztonságkritikus ciklikus alkalmazásokhoz dokumentált méret- és anyagmegfelelőséggel rendelkező rozsdamentes acél szemcsavarokat igénylő ügyfelek számára a Suzhou Anzhikou Hardware Technology Co., Ltd. teljes nyomon követhetőségi dokumentációt biztosít a nyersanyagtól a késztermékig, amelyet ISO 9001:2015 tanúsított minőségi rendszere, valamint a házon belüli ellenőrző berendezések teljes skálája, valamint a nyomon követhetőségi országokra kiterjedő exportellenőrző berendezéseket támogat. saját szabályozási kereteiket anélkül, hogy kiegészítő harmadik féltől származó tanúsítványt szereznének be.
