A sárvédő kúpos alátét rugóteljesítményű kialakítása: terhelés-elhajlás tervezés

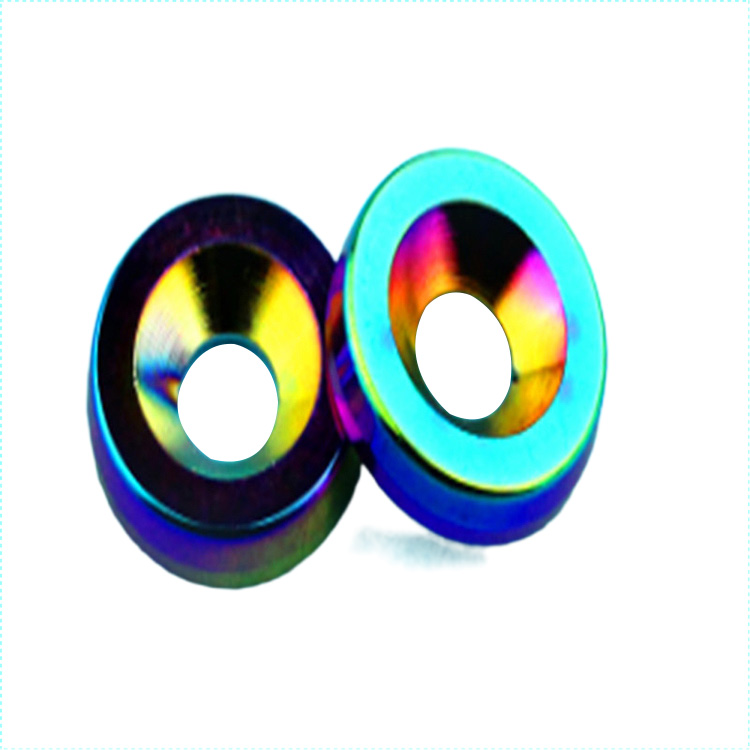

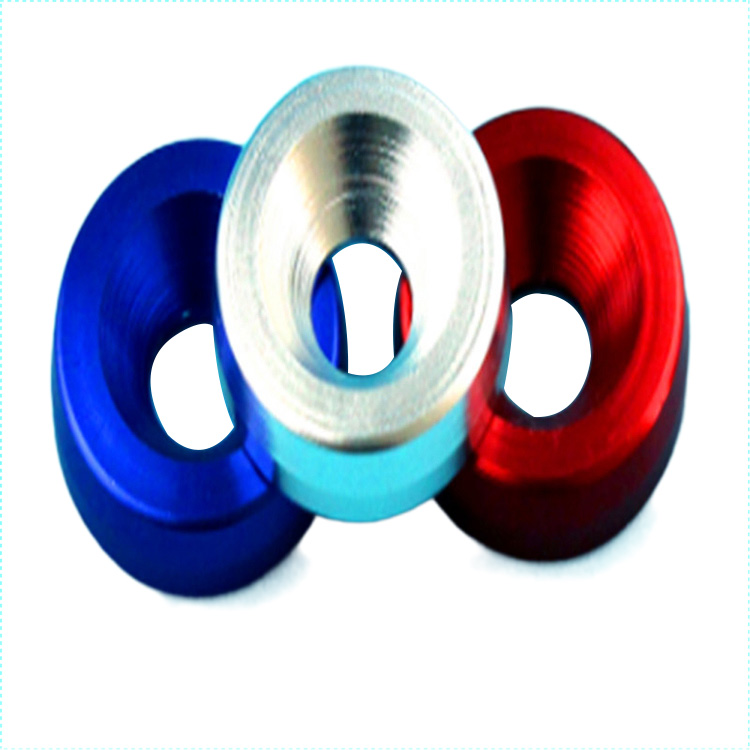

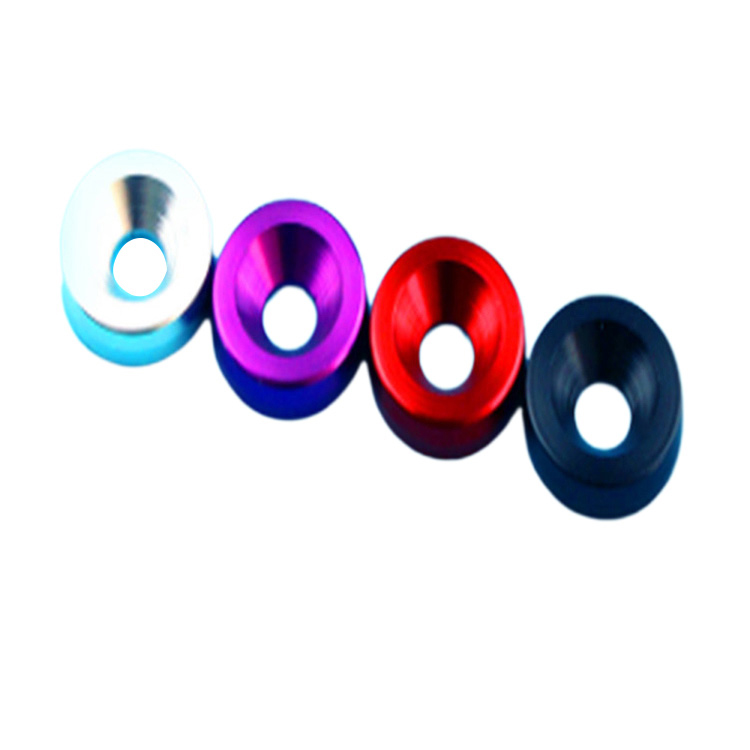

A sárvédő kúpos alátét tárcsarugóként működik, amelynek terhelés-elhajlási görbéjét a kúpszög, az anyagvastagság, valamint a külső és belső átmérő aránya szabályozza. A Suzhou Anzhikou Hardware Technology Co., Ltd. 4-8 fokos kúpszögű sárvédőkúpos alátéteket gyárt, ahol az alacsonyabb szögek laposabb rugóerőt biztosítanak, amely alkalmas a hőtágulás kompenzálására, a meredekebb szögek pedig magasabb rugóállandót generálnak a rezgésszigeteléshez. A kúpos alátét k rugósebessége a k ∝ t³/(Dₒ - Dᵢ) összefüggést követi, ami azt jelenti, hogy az anyagvastagság 20%-os növekedése 73%-kal növeli a merevséget. Ez a köbös érzékenység a vastagságszabályozást teszi az alátétgyártás domináns minőségi paraméterévé.

Az Anzhikou Hardware Tajvanról importált sajtoló- és alakítóberendezése ±0,02 mm-en belül tartja az anyagvastagság változását alátétek 0,3 mm-től 3,0 mm vastagságig. Egy tipikus M8 sárvédő kúpos alátétnél 24 mm külső átmérővel, 8,4 mm belső átmérővel és 1,5 mm vastagsággal 65 Mn rugóacélból ez a vastagságszabályozás ±8%-os rugótűrést jelent. A cég több mint 200 precíziós gépe tartalmaz olyan automatizált vastagságmérő állomásokat, amelyek elutasítják az alátéteket, ahol a vastagság eltérés meghaladja a ±0,015 mm-t, megakadályozva a tűréshatáron kívüli alkatrészek egymásra halmozódását, amelyek egyenetlen terheléseloszlást okoznának a több alátétből álló szerelvényekben. A 2000 négyzetméteres létesítményben ezek a gyártósorok a hidegfejű és menethengerlő berendezések mellett helyet kaptak, lehetővé téve az alátétek integrált ellátását illesztőcsavarokkal és anyákkal.

Terhelési-elhajlási jellemzők a kúpszög és a vastagság szerint

A sárvédő kúpos alátét szilárd magassági terhelésén túli működtetése plasztikus deformációt okoz, amelyet "beállításnak" neveznek, ami tartósan lelapítja a kúpot és kiküszöböli a rugó hatását. Az Anzhikou Hardware 10 technikusból álló, 20 éves ipari tapasztalattal rendelkező mérnöki csapata azt javasolja, hogy olyan alátéteket adjanak meg, amelyek szilárd magasságú terhelése legalább 1,5-szerese a maximális várható üzemi terhelésnek, így biztosítva a biztonsági ráhagyást az összeszerelés során bekövetkező túlhúzás ellen. Azokhoz az alkalmazásokhoz, ahol nyomatékvezérelt szerszámok nem állnak rendelkezésre, a vállalat színkódolt vastagságsávokkal ellátott alátéteket szállít, amelyek lehetővé teszik a megfelelő specifikáció vizuális ellenőrzését a beszerelés előtt.

Anyagválasztás a sárvédő kúpos alátétekhez: rugóacél vs. rozsdamentes vs. foszfor bronz

A sárvédő kúpos alátét anyaga nemcsak a rugóerőt, hanem a kifáradási élettartamot, a korrózióállóságot és a maximális üzemi hőmérsékletet is meghatározza. A Suzhou Anzhikou Hardware Technology Co., Ltd. ezeket az alátéteket 65 millió rugós acélból, 304 rozsdamentes acélból és foszforbronzból (CuSn6) gyártja, amelyek mindegyike eltérő alakítási és hőkezelési paramétereket igényel. A 0,65% szenet és 1,0% mangánt tartalmazó 65Mn éri el a legmagasabb rugózási sebességet és kifáradási határokat 42-48 HRC-re történő edzés és temperálás után. Ez a keménység azonban hajlamossá teszi az anyagot a hidrogén ridegségre, ha megfelelő sütés nélkül galvanizálják.

A cég 2000 négyzetméteres létesítményében folyamatos hevederes kemencék találhatók a 65 milliós alátétek 830°C-on történő ausztenitizálására, majd ezt követi az olajos oltás és temperálás 400°C-on. Ez a hőkezelési ciklus edzett martenzit mikrostruktúrát hoz létre, amelynek szakítószilárdsága 1600 MPa és folyáshatára 1400 MPa. Az európai autógyártóknak – a 40 kiszolgált ország és terület közül – az Anzhikou Hardware a horganyzást követő 1 órán belül 4 órán keresztül 200°C-on, a VW 60250 és a PSA B15 5202 szabványoknak megfelelően 4 órán keresztül végez ridegedésmentesítő sütést.

Anyagtulajdonságok összehasonlítása kúpos alátét alkalmazásokhoz

• 65Mn rugóacél: Maximális ajánlott üzemi hőmérséklet 120°C statikus terhelések esetén, 80°C-ra csökken ciklikus alkalmazásoknál, ahol a feszültség relaxáció felgyorsul. Az anyag mágneses tulajdonságai lehetővé teszik az automatikus válogatást és tájolást a vibrációs táladagolókon, ami jelentős előny a nagy mennyiségű összeszerelő soroknál. Az Anzhikou Hardware hidegvágó és sajtoló berendezése 65 milliós alátéteket képez szobahőmérsékleten, ha a vastagság 1,0 mm alatti, de előmelegítést igényel 150 °C-ra 2,5 mm vastagság esetén, hogy megakadályozza az élek repedését a kúpformázás során.
• 304 rozsdamentes acél (1.4301): Nem mágneses és korrózióálló, de rugalmassági modulusa 15%-kal alacsonyabb, mint a szénacélé, ami arányosan csökkentett rugóerőt eredményez azonos geometria esetén. Az ausztenites szerkezet az alakítás során agresszíven megkeményedik; Az Anzhikou Hardware rozsdamentes sárvédő kúpos alátétekhez készült bélyegzőszerszámai 20%-kal nagyobb ütési sugarat tartalmaznak, mint az acél megfelelőek, hogy megakadályozzák a kerületi repedést a kúp csúcsán. A maximális üzemi hőmérséklet 300°C-ig terjed, így ez az alapértelmezett választás a kipufogórendszer és a hőcserélő alkalmazásokhoz.
• Foszforbronz (CuSn6): A három anyag közül a legalacsonyabb rugózást kínálja, de kivételes korrózióállóságot biztosít tengeri légkörben és nulla szikrázási jellemzőket robbanásveszélyes környezetben. A 6%-os óntartalom szilárd oldaterősítő hatást hoz létre, amely hőkezelés nélkül is rugós tulajdonságokat tesz lehetővé. Az Anzhikou Hardware foszforbronz alátéteket gyárt elsősorban haditengerészeti és tengeri olajfúró-platformok ügyfelei számára, az anyag nem mágneses tulajdonságaival az MRI-berendezések gyártóit is kiszolgálja, akiknek olyan rögzítőelemekre van szükségük, amelyek nem torzítják a mágneses teret.

A sárvédő kúpos alátét egymásra rakható konfigurációi: párhuzamos vs. sorozat elrendezés

Több sárvédő kúpos alátét is összeszerelhető egymásra rakott konfigurációkban, hogy olyan terhelés-elhajlási jellemzőket érjünk el, amelyek egyetlen alátétnél nem elérhetők. A Suzhou Anzhikou Hardware Technology Co., Ltd. a vállalat 20 éves tapasztalata alapján a nem szabványos csavarok testreszabása terén szerzett halmozási útmutatást nyújt, felismerve, hogy a nem megfelelő egymásra rakás érvényteleníti az alátét rugó funkcióját, és csavarhajlítási nyomatékokat idézhet elő. A két alapvető elrendezés – a párhuzamos halmozás (egymás irányba néző kúpok egymásba ágyazva) és a soros halmozás (váltakozó kúp-tájolás) – drámai módon eltérő rendszerviselkedést eredményez.

Halmozási geometria és teljesítményszámítások

Párhuzamos egymásra rakásnál n egymásba ágyazott alátét n-es tényezővel növeli a tényleges vastagságot, miközben megtartja ugyanazt a kúpszöget. A kombinált rugósebesség az egyszeri alátét sebességének n-szerese lesz, és a teljes elhajlási kapacitás egyenlő marad egyetlen alátétével. Ez az elrendezés megfelel a nagy teherbírást igénylő alkalmazásoknak korlátozott tengelyirányú térrel, mint például a precíziós orsók előfeszítő csapágyai. Az Anzhikou Hardware azt javasolja, hogy a párhuzamos kötegeket három alátétre korlátozzák, mivel az ennél több alátétre való beágyazás a szomszédos kúpok közötti súrlódás miatt aránytalanul nagy terhelést okoz a legbelső alátétre, ami 15%-os vagy annál nagyobb terheléselosztási egyenetlenséget okoz.

A soros egymásra rakás, felváltva orientált alátétekkel, n tényezővel növeli az elhajlási kapacitást, miközben a kombinált rugósebességet k/n-re csökkenti. Ez a konfiguráció elengedhetetlen a hőtágulási kötéseknél, ahol a csavarkötésnek nagy tengelyirányú elmozdulásokat kell elviselnie terhelésváltozás nélkül. Az Anzhikou Hardware mérnöki csapata a csavarok és a karimák anyagai közötti hőtágulási különbség, az üzemi hőmérséklet-tartomány és a megengedett szorítóterhelés változása alapján számítja ki a szükséges alátétkészletet. Az alumínium karimát 100°C-os hőmérséklet-ingadozáson rögzítő acélcsavar esetében a három M10 sárvédő kúpos alátétből álló sorozat a szorítóerőt a kezdeti érték ±10%-án belül tartja, szemben a merev csukló esetén tapasztalható ±35%-os eltéréssel.

A felületkezelés és a bevonat hatása az alátét súrlódására és a terhelés eloszlására

A sárvédő kúpos alátét és az illeszkedő felületek közötti súrlódási tényező közvetlenül befolyásolja a csavarkötés nyomaték-feszültség viszonyát. A magas súrlódási együttható nagyobb nyomatékot igényel a megcélzott szorítási terhelés eléréséhez, növelve a csavar csavarófeszültségét és a menet elakadásának kockázatát. A Suzhou Anzhikou Hardware Technology Co., Ltd. szabályozza alátéteinek felületkezelését, hogy kezelje ezt a súrlódást, az érdességértékeket és a bevonatokat az összeszerelési követelmények alapján választják ki, nem pedig univerzális bevonatokat alkalmazva.

Súrlódási együttható adatok felületi állapot szerint

A csupasz 65Mn-os acél alátétek marási méretû felülettel 0,18 és 0,22 közötti súrlódási együtthatót mutatnak az acél karimákkal szemben. Az Ra 3,2 μm-re történő sörétes vágás után ez 0,25-0,30-ra növekszik a felületi asperitások mechanikus összekapcsolódása miatt. A kiszámítható nyomaték-feszültség összefüggést igénylő alkalmazásokhoz az Anzhikou Hardware mangán-foszfát bevonatot alkalmaz, amely 0,12-0,15-re csökkenti a súrlódási együtthatót, miközben 48 órás sópermet elleni védelmet biztosít. A foszfátréteg mikrokristályos szerkezete kenőanyag-tartályként működik, megtartva a szerelvényzsírt, amely egyébként a meghúzás során kiszorulna a felületről.

• A sárvédő kúpos alátéteken lévő cinkpehely bevonat (Geomet vagy DACROMET) 0,09 és 0,14 közötti súrlódási együtthatót ér el, ami a legalacsonyabb az elterjedt felületek közül. Ez 30-40%-os nyomatékcsökkenést tesz lehetővé a csupasz acélhoz képest, csökkenti a csavarfeszülést, és lehetővé teszi a kisebb átmérőjű rögzítőelemek használatát egyenértékű szorító terhelésekhez. Az Anzhikou Hardware veszteséggátló gyártósora horganypehely bevonatokat hord fel merítés-centrifugálással, amely megőrzi a bevonat egyenletességét a kúpos felületen anélkül, hogy a középső lyukban összegyűlne.
• A PTFE-vel impregnált bevonatok 0,08 alatti súrlódási együtthatót biztosítanak, de 260°C-os üzemi hőmérsékletre korlátozódnak. A vállalat ezeket az élelmiszer-feldolgozó berendezések rozsdamentes acél sárvédő kúpos alátéteire alkalmazza, ahol tilos a kenőanyag szennyeződés, és a gyakori mosási ciklusok korrózióállóságot igényelnek.
• A magas hőmérsékletű kipufogógáz-alkalmazásokhoz, ahol a bevonatok lebomlanak, az Anzhikou Hardware formázott rozsdamentes acél alátéteket ír elő elektropolírozott felülettel (Ra 0,2 μm). A sima felület a súrlódást 0,15-re csökkenti a minimális asperitási érintkezés révén, míg a bevonat hiánya kiküszöböli a gázkibocsátást vagy a hamuképződést, amely eltömítené a menetek összekapcsolódását.

A vállalat ISO9001:2015 minőségbiztosítási rendszere reprezentatív alátétmintákon végzett nyomaték-feszítés vizsgálatával ellenőrzi a súrlódási állandóságot. Minden egyes gyártási tételt a próbaterhelés 75%-ára meghúzott kalibrált csavarral tesztelnek, és mérik a kapott szorítóerőt. A névleges nyomaték-feszültség görbétől ±10%-ot meghaladó eltérés a felületi minőség, a bevonatvastagság vagy az anyagkeménység eltérésének folyamatvizsgálatát indítja el.

Miniatűr alátétgyártás: alakítás és minőség-ellenőrzés 6 mm-es külső átmérő alatt

A 6 mm-nél kisebb külső átmérőjű sárvédő kúpos alátétek – jellemzően M2-es vagy kisebb csavarokkal párosulva – olyan gyártási kihívásokat jelentenek, amelyek a méretcsökkentéssel nem lineárisan skálázódnak. A kúpformázási művelethez 0,01-0,02 mm-es szerszámhézag szükséges, és az anyagvastagság-változások, amelyek az M10 alátéteknél elhanyagolhatóak lennének, arányosan jelentőssé válnak. A Suzhou Anzhikou Hardware Technology Co., Ltd. miniatűr, 3 mm-es külső átmérőjű sárvédő alátéteket gyárt elektronikai és orvosi eszközökhöz, ugyanazokat a precíziós képességeket kihasználva, amelyek lehetővé teszik a miniatűr csavargyártást 0,6 mm átmérőig.

Folyamat-adaptációk mikroméretű alátétekhez

A miniatűr alátéteknél a tömítési művelet olyan összetett szerszámokat alkalmaz, amelyek átszúrják a középső lyukat, és egyetlen mozdulattal lezárják a külső profilt, megtartva a koncentrikusságot 0,03 mm-en belül. Az Anzhikou Hardware Japánból importált bélyegző berendezése ezt az oldalirányú holtjátékot kiküszöbölő, előre feszített golyóscsapágyakkal ellátott, irányított oszlopos szerszámkészletekkel éri el. A kúpformázó szakasz poliuretán nyomópárnákat használ, nem pedig acél csupaszítókat, hogy elkerülje az alátét kényes felületeinek szennyeződését; a rugalmas betét egyenletes nyomást fejt ki az alakítás során, és karcolás nélkül visszahúzódik az alkatrész kilökése során.

A hőkezelést igénylő 65 milliós miniatűr alátétek esetében a vállalat vákuumkemencéket alkalmaz atmoszférikus kemencék helyett, hogy megakadályozza az oxidációs lerakódást, amely megváltoztatja a felület minőségét és a súrlódási együtthatót. A vákuumszintet 10⁻3 mbar alatt tartják az ausztenitizálás során, a hűtés során nitrogén-utántöltéssel a fényes felület elérése érdekében. Ez az eljárás, amelyet 20 éves ipari gyártási tapasztalattal fejlesztettek ki, kiküszöböli a savas pácolást, amely egyébként szükséges lenne az atmoszférában feldolgozott alkatrészeknél – ez kritikus szempont az orvostechnikai eszközök alátéteknél, ahol a maradék savionok veszélyeztethetik a biokompatibilitást.

A miniatűr sárvédők kúpos alátéteinek minőségellenőrzése 50-szeres nagyítású optikai komparátorokat és forgó fokozatokat alkalmaz, amelyek a kerület 12 pontjában mérik a kúpszöget. Az Anzhikou Hardware telephelyén található vizsgálóberendezések teljes választéka lézeres mikrométereket tartalmaz, amelyek 0,1 fokos szögfelbontással pásztázzák az alátétprofilokat, és már 0,2 fokos kúpszög-ingadozásokat is észlelnek, amelyek egyenetlen ülést okoznának. Ez az ellenőrzési képesség támogatja a vállalat éves 2000 négyzetméteres termelési kapacitását azáltal, hogy megakadályozza a hibás alkatrészek bejutását az összeszerelési műveletekbe, ahol nehéz lenne észlelni és költséges lenne eltávolítani őket.

Fender kúpos alátét alkalmazása fémlemezben: A bemélyedések és az élemelés megelőzése

Ha egy sárvédő kúpos alátétet használnak a vékony fémlemezt rögzítő csavar feje alatt, a kúpos csapágyfelület a terhelést radiálisan kifelé osztja el, nem pedig a furat szélére koncentrálja. Ha azonban az alátét külső átmérője túl kicsi a lemezvastagsághoz képest, a lapanyag megenged a kúp alatt, és állandó bemélyedést hoz létre, amely csökkenti a befogási hatékonyságot. A Suzhou Anzhikou Hardware Technology Co., Ltd. a rugalmas alapozás elméletén alapuló méretezési irányelveket ad, ahol az alátét külső átmérőjének meg kell haladnia a lemezvastagság 4-szeresét acéllemezeknél és ötszörösét alumíniumlemezeknél a rugalmas érintkezés fenntartása érdekében.

Alátét méretezése fémlemez mérőeszközökhöz

Élemelés akkor fordul elő, ha egy alátét túl közel van a lap széléhez – jellemzően az alátét külső átmérőjének másfélszeresére –, ami azt eredményezi, hogy a lap felfelé hajlik, nem pedig egyenletesen összenyomódik. Az Anzhikou Hardware mérnöki csapata a nem szabványos csavarok testreszabási folyamata során felülvizsgálja az ügyfelek összeállítási rajzait, hogy azonosítsa az él közelségével kapcsolatos kockázatokat, és javasoljon alátétméreteket vagy karimaerősítéseket. Az olyan autóipari karosszéria-panel-alkalmazásokhoz, ahol az élek távolságát a stíluskövetelmények korlátozzák, a vállalat megnövelt külső átmérőjű és csökkentett vastagságú sárvédőkúpos alátéteket gyárt, amelyek növelik a csapágyfelületet anélkül, hogy a rugósebességet a csavar kapacitásán túl növelnék.

A cég üzleti filozófiája, miszerint a minőség az első, a folyamatos innováció, a költségek optimalizálása, a sebesség javítása, az alátétgyártásban nyilvánul meg a folyamatos szerszámfejlesztési programokon keresztül. A legújabb innovációk közé tartozik a végeselemes szimuláció alkalmazása a kúpformázó szerszámok tervezésénél, így a próba-hiba módszerrel végzett szerszámfejlesztési idő 3 hétről 5 napra csökkenthető. Ez a képesség lehetővé teszi a gyors reagálást az Anzhikou Hardware exportportfóliójába tartozó 40 országból és területről érkező egyedi alátétekkel kapcsolatos megkeresésekre, és támogatja a vállalat azon elkötelezettségét, hogy kiváló minőségű, nagy pontosságú kötőelemeket kínáljon professzionális szolgáltatással és időben történő szállítással.
