Ovális fejű csavargeometria: Az átmeneti sugár, amely megakadályozza a stresszkoncentrációt

A meghatározó jellemzője an ovális fejű csavar nem pusztán kupolás esztétikájában rejlik, hanem a fej és a szár közötti pontosan kiszámított átmeneti sugárban is. A Suzhou Anzhikou Hardware Technology Co., Ltd. ovális fejű, keresztirányú gépi menetes csavarokat gyárt, amelyek átmeneti sugara általában a névleges menetátmérő 0,15-0,3-szorosa, az alkalmazott szabványtól függően. Ez a filé elosztja a hajlítási feszültségeket, amelyek egyébként az éles, 90 fokos vállra összpontosulnának, amely a serpenyőfej- vagy sajtfej-változatokon található. Ciklikus terhelési alkalmazásoknál – mint például csuklópánt-szerelvények ipari házakon vagy forgáspontok mezőgazdasági berendezéseken – ez a feszültségeloszlás 40-60 százalékkal meghosszabbíthatja a kifáradás élettartamát az egyenértékű tányérfejes rögzítőkhöz képest.

Az Anzhikou Hardware Tajvanról és Japánból importált hidegfejes berendezése ezt az átmenetet egyetlen lökettel alakítja ki, nem pedig másodlagos megmunkáláson keresztül. A cég 2000 négyzetméteres létesítményében található több mint 200 precíziós gépek 0,05 mm-es teljes indikátor-leolvasáson belül tartják a fejtől a szárig terjedő koncentrikusságot, biztosítva, hogy az ovális profil szimmetrikus maradjon. Az ovális fej aszimmetriája egyenetlen szorító terhelést hoz létre; meghúzáskor a magas oldal aránytalanul nagy nyomást gyakorol a süllyesztett ülékre, ami az illeszkedő anyag idő előtti meglazulásához vagy helyi zúzódásához vezet. Azoknál az alkalmazásoknál, ahol a csavarfej szabadon marad, és esztétikai funkciót tölt be – például polírozott alumínium kereteken vagy vitrin hardvereken – ez a szimmetriaszabályozás ugyanolyan fontos a vizuális konzisztencia szempontjából.

Süllyesztő szög kompatibilitás ovális fejülésekhez

Az ovális fejű csavarokhoz illesztőfuratok szükségesek, amelyeket angol méretekhez 82 fokos süllyesztővel, metrikus egyenértékűek esetén 90 fokos süllyesztővel kell előkészíteni. A fej alsó része kúpos felületet képez, amelynek egy síkban kell illeszkednie ehhez az előkészített szöghöz. Az Anzhikou Hardware menethengerlő huzalberendezése olyan csavarokat állít elő, amelyek fejének alsó szöge ±1 fokban van, megakadályozva, hogy a részleges illeszkedés látható rést hagyjon, vagy oldalirányú terhelés hatására kar kart hozzon létre. Részleges illeszkedés esetén a csavarfej ékként működik; a vibráció vagy a hőciklus fokozatosan kifelé húzza a rögzítőelemet, és az első ezer cikluson belül 15-25 százalékkal csökkenti a szorítóerőt.

Puha anyagok, például ABS műanyag vagy fa kompozitok esetében a süllyesztési mélységet 0,2 mm-rel kell növelni, hogy az anyag összenyomódjon az ovális fej csapágyfelülete alatt. Az Anzhikou Hardware 10 technikusból álló, 20 éves ipari tapasztalattal rendelkező mérnöki csapata rendszeresen tanácsot ad az ügyfeleknek ezekről az anyagspecifikus beállításokról a nem szabványos csavarok testreszabási folyamata során.

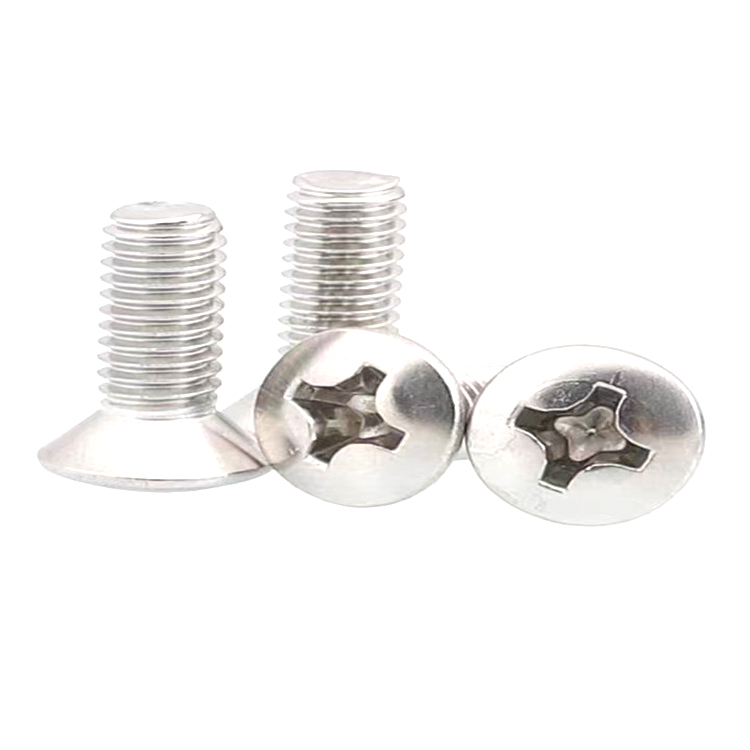

Phillips Cross Drive Optimalizálás gépi menetes ovális fejű csavarokhoz

Az ovális fejű gép menetes csavarján lévő Phillips keresztmetszet olyan bütykös elven működik, amelyet szándékosan a túlhúzás megakadályozására terveztek. A Suzhou Anzhikou Hardware Technology Co., Ltd. ezeket a mélyedéseket precíziós lyukasztószerszám segítségével alakítja ki, amely ±0,03 mm-en belül tartja a négyszárnyú geometriát az összes gyártási tételben. A kihúzási nyomaték – az a pont, ahol a vezetőcsúcs kiszáll a mélyedésből – közvetlenül korrelál a bemélyedés mélységével és a szárny szögével. Az M3 ovális fejű csavarok esetében a tipikus bütykös nyomaték 1,8 és 2,2 N·m között van; M5 méreteknél ez 5,5-6,5 N·m-re nő. Ezek az értékek szorosan illeszkednek a 4.8-as és 8.8-as osztályú acélokhoz ajánlott rögzítési nyomatékokhoz, ami a kézi szerelési környezetekben a menetcsupaszodás elleni védelmet nyújtja.

Meghajtó bit kiválasztása és kopási minták

• A Phillips #1 bitek az M2-M3 ovális fejű csavarokhoz vannak megadva. A kopott bitek lekerekített szárnyvégekkel rendelkeznek, amelyek már nem ülnek be teljesen a mélyedésbe, így akár 40 százalékkal is csökkenhet az érintkezési felület, és a nyomaték egyenetlen átvitele a négy szárnyon keresztül. Az Anzhikou Hardware a bitek cseréjét javasolja 5000 meghajtási ciklus után éles környezetben.
• A Phillips #2 bitek kezelik az M3,5-től M5-ös méreteket. Ezeknél a nagyobb méreteknél a keresztbevágás mélysége kritikussá válik; Az M4-es csavarok 1,8 mm-nél sekélyebb bemélyedései miatt a csavarhúzó a csavarülések előtt süllyed, így a szerelvény átlagosan 30 százalékkal alulnyomatékosodik.
• Az automatizált összeszerelő sorokhoz az Anzhikou Hardware Pozidriv keresztmetszetek alternatívákat kínál egyedi ovális fejű csavarokon. A Pozidriv konstrukció nyolc további érintkező szárnyat tartalmaz, amelyek ellenállnak a bütykös kitörésnek, lehetővé téve a forgatónyomaték akár 1,5-szeresét, mint a hagyományos Phillips, anélkül, hogy a vezető kioldana.

A vállalat ISO9001:2015 minőségbiztosítási rendszere magában foglalja a keresztmetszetek geometriájának 100 százalékos szemrevételezését nagyítás közben, és elutasítja azokat a csavarokat, amelyek sorja vagy villogás miatt akadályozná a vezető bekapcsolódását. Ez az ellenőrzési szint támogatja a vállalat export üzletágát 40 országban és területen, ahol az összeszerelés megbízhatósági elvárásai jelentősen eltérnek az európai autóipari beszállítók és az észak-amerikai szórakoztatóelektronikai gyártók között.

Gépi menetemelkedés kiválasztása ovális fejű csavarokhoz vékonyfalú alkalmazásokban

Ovális fejű keresztgép menetes csavar Gyakran alkalmazzák fémlemez- és vékonyfalú műanyag házakban, ahol a menetes csatlakozási hossz eleve korlátozott. A Suzhou Anzhikou Hardware Technology Co., Ltd. ezt a korlátozást a menetemelkedés optimalizálásával kezeli, ahelyett, hogy egyszerűen növelné a csavar hosszát. Az 1,5 mm-nél kisebb vastagságú anyagoknál a finom menetemelkedésű menetek (pl. M3 × 0,35 a szabványos M3 × 0,5 helyett) háromról négyre növelik az összekapcsolt menetek számát ugyanazon az anyagvastagságon belül. Minden további bekapcsolt menet nagyobb felületen osztja el a szorító terhelést, körülbelül 25 százalékkal csökkentve a menetoldalonkénti feszültséget.

Menetkötési irányelvek anyagvastagság szerint

Az Anzhikou Hardware menethengerlő huzalberendezése, amely a létesítmény több mint 200 precíziós gépkészletének része, szabványos és finom osztású profilokat is képes előállítani 0,6 mm külső átmérőjű ovális fejű csavarokon. A rendkívül vékony, 0,8 mm alatti anyagok esetében a cég azt javasolja, hogy a gépi menetek helyett inkább az önmetsző menetformákra térjenek át, mivel még a finom menetemelkedésű gépi menetek is veszélyeztetik a korlátozott kapcsolódási hosszt.

Felületi kiképzés kiválasztása ovális fejű csavarokhoz a látható szerelvényben

Mivel az ovális fejprofil a beépítés után részben szabadon marad, a felület minősége közvetlenül befolyásolja mind a korrózióállóságot, mind az esztétikai megjelenést. A Suzhou Anzhikou Hardware Technology Co., Ltd. átfogó gyártósorain keresztül számos befejezési lehetőséget kínál, amelyek mindegyike megfelel az adott környezeti és vizuális követelményeknek. Az ovális fejű csavar domború felső felülete fényvisszaverő lencseként működik; A nem megfelelő bevonatból származó karcolások vagy narancshéj textúrája közvetlen fény hatására azonnal láthatóvá válnak.

Fejezze be a jellemzők és az alkalmazás feltérképezését

• A kék passzivációval ellátott horganyzás 48-72 órás sópermetezési ellenállást biztosít az ASTM B117 szerint, és fényes, enyhén kékes fényvisszaverő felületet biztosít. Ez a felület alapfelszereltség a beltéri gépekhez és elektromos házakhoz. Az Anzhikou Hardware ezt a felületet rack-bevonattal alkalmazza, hogy megakadályozza a rész-alkatrész érintkezést, amely bevonat nélküli tanúnyomokat hozna létre az ovális fejkoronán.
• A nikkelezés 96-120 órányi sópermetezési ellenállást biztosít, és melegebb, sárga-fehér fényvisszaverő felületet eredményez, amely előnyös a sárgaréz színű vagy arany eloxált szerelvényeken. A 8-12 mikronos nikkelréteg vastagsága mérsékelt kopásállóságot is biztosít rozsdamentes acél vagy nikkelezett anyákba történő befűzéskor.

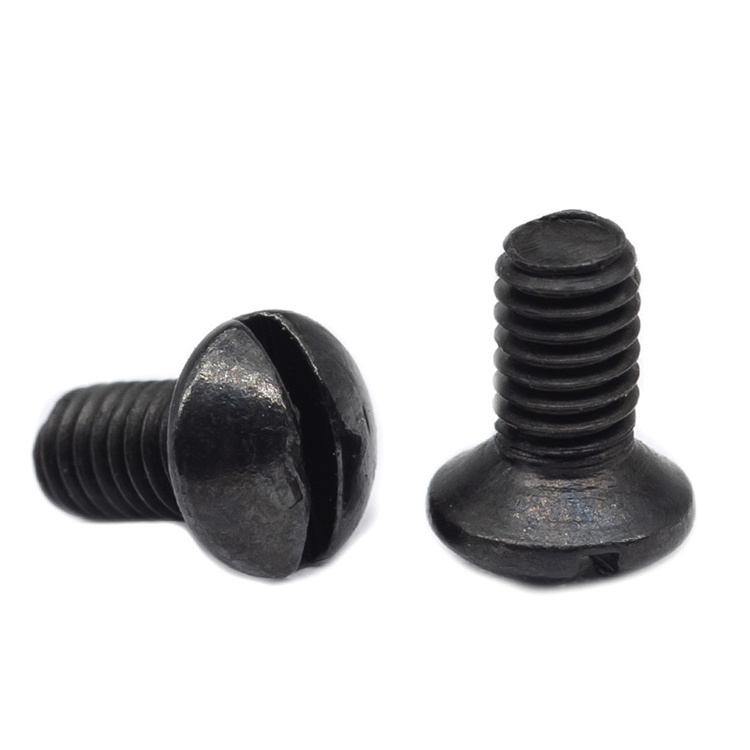

• A fekete-oxidos kezelés minimális korrózióvédelmet kínál (12-24 órás sópermet), de teljesen kiküszöböli a visszaverődést, így ideális optikai berendezések házaihoz és katonai hardverekhez, ahol fényfegyelemre van szükség. A kezelés 0,5-1,0 mikron mélységig hatol be az acél felületébe méretváltozás nélkül, megőrzi a precíz ovális fej geometriát, ami kritikus az sima illeszkedésnél.
• Kültéri építészeti alkalmazásokhoz az Anzhikou Hardware 316 rozsdamentes acél ovális fejű csavart ajánl elektropolírozással. Az elektropolírozó 5-10 mikron felületi anyagot távolít el, eltávolítja a hideg megmunkálási nyomokat a fejelési folyamatból, és megnöveli a króm-vas arányt a felületen, ami part menti környezetben 1000 óránál is megnöveli a sópermetezési ellenállást.

A vállalat minőségellenőrző berendezései közé tartoznak a fényességmérők és a felületi érdesség-profilométerek, amelyek a gyártási tételek között ellenőrzik a bevonat konzisztenciáját. A szabványos és nem szabványos csavarok éves gyártási kapacitása eléri a 2000 négyzetmétert, az Anzhikou Hardware ΔE 1,5-ön belül tartja a tételenkénti színváltozást a bevonatos felületeknél – ez a tűrés elég szűk ahhoz, hogy a kezdeti összeszerelés után évekkel beszerelt cserecsavarok vizuálisan megkülönböztethetetlenek maradjanak az eredetiktől.

Lazulásgátló módosítások ovális fejű keresztirányú gépi menetcsavarokhoz

A szabványos ovális fejű gépi menetes csavarok teljes mértékben a menetsúrlódásra és a szorító terhelésre támaszkodnak, hogy ellenálljanak a kilazulásnak. Rezgésnek kitett alkalmazásokban – mint például a HVAC csatornák, szállítószalag-rendszerek vagy járműburkolatok – ez a súrlódás önmagában nem bizonyul elegendőnek. A Suzhou Anzhikou Hardware Technology Co., Ltd. a lazulásgátló tulajdonságokat közvetlenül a csavartervezésbe integrálja a különálló kilazulásgátló gyártóberendezésén keresztül, elkerülve az összeszerelés során felhordott másodlagos reteszelő alkatrészeket, például alátéteket vagy ragasztókat.

Az ovális fejű csavarok uralkodó nyomatékjellemzői

A gépi menetes ovális fejű csavarok leghatékonyabb kilazulásgátló módszere egy nylon tapasz vagy pellet felhelyezése a menetcsúcsra. Az Anzhikou Hardware nylon 11 vagy nylon 12 foltokat helyez fel 120 fokos ívben a csavar felső menetére. Egy illeszkedő alkatrészbe csavarva a nylon enyhén elmozdul, zavaró illesztést hozva létre, amely az uralkodó nyomatékot generálja – jellemzően a végső ülésnyomaték 15-25 százalékát. Ez az uralkodó nyomaték a -40 °C és 120 °C közötti hőmérsékleti ciklusokon keresztül megmarad, és lehetővé teszi a csavar eltávolítását és visszahelyezését három-öt alkalommal, mielőtt a nejlontapasz leromlik.

Magasabb, 200°C-ig terjedő hőmérsékletű környezetekhez a cég ovális fejű csavarokat kínál deformált menetszakaszokkal, amelyek a menethengerlési folyamat során keletkeztek. A menetemelkedés átmérőjének 0,03-0,05 mm-rel történő lokalizált növekedése egy vagy két menetfordulat mentén mechanikai interferenciát okoz idegen anyag nélkül. Mivel ez a deformáció nem az anyán, hanem a csavaron történik, lehetővé teszi az illeszkedő alkatrész korlátlan újrafelhasználását – ez fontos szempont a drága öntvények vagy fröccsöntött házak esetében. Az Anzhikou Hardware 20 éves tapasztalata a nem szabványos csavarok testreszabása terén lehetővé teszi ennek az alakváltozásnak a pontos hangolását az ügyfél által megadott nyomatéktartomány és az illeszkedő anyag keménysége alapján.

A rezgésállóságot és a gyakori szétszerelést egyaránt igénylő alkalmazásokban – mint például az ipari vezérlőszekrények hozzáférési paneljei – az Anzhikou Hardware ovális fejű csavarokat ajánl, amelyeknek a feje alatt fogazott csapágyfelületük van. Ezek a hidegfejezés során keletkezett fogak a forgatónyomaték alkalmazásakor beleharapnak az illeszkedő felületbe, így mechanikus reteszelést hoznak létre, amely ellenáll az elfordulásnak, miközben lehetővé teszi a szabványos szerszámokkal történő egyszerű eltávolítást. A 0,1-0,15 mm-es fogazási mélység elég sekély ahhoz, hogy elkerülje a festett vagy eloxált felületek károsodását, ugyanakkor elegendő ahhoz, hogy a lazítási ellenállást 60 százalékkal növelje a sima csapágyfelületekhez képest a DIN 65151 szerinti keresztirányú rezgésvizsgálat során.
