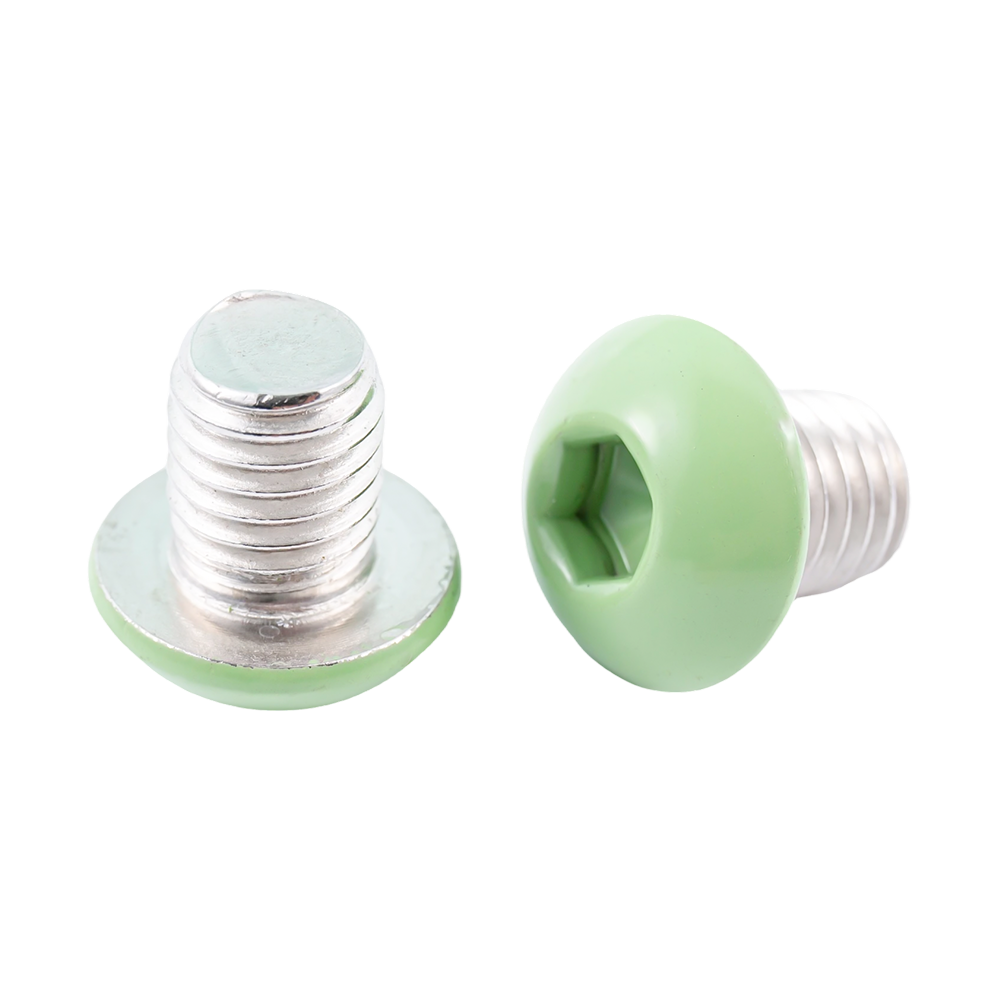

ISO 7380-1 vs ISO 7380-2: A szabványos és a karimás gombfejű csavarok szerkezeti különbségének megértése

Az ISO 7380 szabványt két különálló részben teszik közzé, amelyeket gyakran összekevernek a beszerzési és a műszaki dokumentációban, ami helytelen helyettesítésekhez vezet, amelyek veszélyeztetik a közös teljesítményt. Az ISO 7380-1 meghatározza a gombfejű, sima domború fejű csavart, karima nélkül – a fej felfekvési felülete magának a kupola kör alakú alsó oldalára korlátozódik. Az ISO 7380-2 meghatározza a karimás változatot, amely egy beépített alátétperemet ad a domború fej alá, és a csapágyfelület átmérőjét körülbelül 30-40%-kal növeli a fej átmérőjéhez képest azonos névleges csavarméret esetén. Ez a különbség nem kozmetikai: a karima alapjaiban változtatja meg a nyomófeszültség-eloszlást a csatlakozási felületen, és meghatározza, hogy a csavar alkalmas-e puhább hordozóanyagban való használatra külön alátét nélkül.

Az ISO 7380-1 szabványban meghatározott fejmagasság névlegesen megegyezik a névleges csavarátmérő egynegyedével – lényegesen alacsonyabb, mint az ezzel egyenértékű, ISO 4762 szabvány szerinti dugófejű csavar, amelynek fejmagassága a névleges átmérő körülbelül kétharmadával egyenlő. Ez a csökkentett fejmagasság a gombfej kialakításának meghatározó funkcionális jellemzője: lehetővé teszi a használatát sekély mélyedéses zsebekben, alacsony profilú külső megjelenést biztosít az összeszerelési felületen, és csökkenti a szomszédos csúszó alkatrészekkel vagy burkolatokkal való interferencia kockázatát. A kompromisszum az arányosan rövidebb hatszögletű foglalat befogási mélysége, amely közvetlenül korlátozza a maximális beépítési nyomatékot és ezáltal az elérhető előfeszítést – ez az ellenőrzési lépés, amelyet gyakran kihagynak, amikor a gombfejeket pusztán alacsony profiljuk alapján választják ki.

Csapágyterhelési korlátok: Amikor az ISO 7380 gombfejekhez alátétre van szükség annak ellenére, hogy a szabvány nem kötelező

Az an feje alatt keletkező csapágyfeszültség ISO 7380 csavar beszereléskor nagyobb, mint egy azonos névleges átmérőjű, ISO 4762 szabványnak megfelelő dugós csavarnál, mivel a gombfej csapágyfelülete kisebb a csavar által elviselhető terheléshez képest. Ha ez a teherhordó feszültség meghaladja a fuga anyagának nyomószilárdságát az érintkezési zónában, a fej minden hőciklussal vagy rezgési eseménynél fokozatosan beágyazódik a felületbe, kiküszöbölve az előfeszítést, és a hézag ellazulását okozza a meghibásodás látható külső jele nélkül.

Az ISO 7380-2 karimás gombfejet kifejezetten arra fejlesztették ki, hogy megoldja ezt a csapágyfeszültség-problémát könnyű ötvözet szerelvényeknél anélkül, hogy külön laza alátételemre lenne szükség. Az integrált karima a névleges mérettől függően körülbelül 1,6-1,9-szeresére növeli a csapágyfelületet, ezzel arányosan csökkenti a csapágyfeszültséget, és kibővíti azon hordozóanyagok körét, amelyekben a csavar beágyazódási kockázat nélkül teljes terhelés mellett használható.

Tulajdonsági osztály kiválasztása ISO 7380 csavarokhoz: Miért nem mindig jobb a 10.9 a 8.8-nál a gombfejes alkalmazásokban

Az ISO 7380 gombfejű csavarokat kereskedelemben 8.8 és 10.9 tulajdonságosztályban gyártják szén- és ötvözött acélhoz, valamint ausztenites rozsdamentes A2-70 és A4-70 minőségben. A legmagasabb elérhető tulajdonságosztály megadása bármely szerkezeti rögzítőelem-alkalmazáshoz kifejezetten problémás az ISO 7380 gombfejeknél, mivel a legtöbb gombfejcsatlakozásnál a korlátozó tényező nem a csavar szakítóképessége, hanem a foglalat torziós kapacitása. Az ISO 7380 gombfej hatlapú foglalatának mélysége körülbelül 37%-kal rövidebb, mint az azonos névleges átmérőjű ISO 4762 sapkás csavaré. Ha egy 10,9-es fokozatú csavar 14–16 N·m beépítési nyomatékot igényel a terhelésmentes előfeszítés eléréséhez, de a rövid foglalat csak 10–12 N·m-t tud elviselni, mielőtt a foglalat torzulna, a magasabb tulajdonságosztály kontraproduktívvá válik.

Az ISO 7380 tulajdonságosztály kiválasztásához ezért a következő gyakorlati útmutatás:

• M3-tól M6-ig terjedő tartomány: Az alkalmazások többségéhez a 8.8 tulajdonságosztály megfelelő. A foglalat mélysége ezeknél a méreteknél megbízható nyomatékátvitelt biztosít 8,8-as terhelésig anélkül, hogy a foglalat károsodásának veszélye fennállna megfelelő méretű, kopás nélküli imbuszkulcs használata esetén.
• M8-tól M12-ig terjedő tartomány: A 10.9-es tulajdonságosztály azért válik megvalósíthatóvá, mert a nagyobb abszolút foglalatmélység elegendő kapcsolást biztosít a nagyobb nyomatékigényhez. Mindazonáltal az aljzat állapotát szigorúan ellenőrizni kell – az M8-as és afölötti kopott imbuszkulcsok egyetlen telepítési esemény során lecsupaszíthatják a 10,9-es ISO 7380-as aljzatot.
• Ha kis átmérőnél a maximális előfeszítés kötelező: Fontolja meg az ISO 4762-es dugaszolósapkacsavarokra való váltást ugyanazon a helyen, ahelyett, hogy javítaná az ISO 7380-as tulajdonságosztályt. Az ISO 4762 szabvány szerinti magasabb fejmagasság biztosítja a 10,9 fokozatú beépítési nyomaték biztonságos átviteléhez szükséges foglalatmélységet.
• Rozsdamentes acél minőségek (A2-70, A4-70): A beragadásgátló keverék és a szabályozott beépítési sebesség kötelező a rozsdamentes acél gombfejeknél a rozsdamentes menetes furatokban, hogy elkerüljük az epedést.

Felületkezelési lehetőségek ISO 7380 csavarokhoz és ezek hatása a méretmegfelelőségre

Az ISO 7380 meghatározza a csavar mechanikai és méretbeli tulajdonságait bevonat nélküli állapotban, és a gyártás után alkalmazott felületkezelések olyan anyagokat adnak a külső felületekhez, amelyeket figyelembe kell venni a méretmegfelelőség ellenőrzésekor. Az ISO 7380 gombfejű csavaroknál legszélesebb körben alkalmazott bevonatolási lehetőségek, valamint azok méret- és teljesítménykövetkezményei a következők:

• Fekete oxid: Kevesebb, mint 0,0005 mm-t ad hozzá minden felülethez, és nincs mérhető hatása a menetosztályra vagy a fej méretének megfelelőségére. Szabványos kivitel beltéri mechanikus szerelvényekhez, szerszámtartókhoz és elektronikus házakhoz, ahol a nem tükröződő fekete megjelenést előírják.
• Cink galvanizálás (átlátszó vagy sárga kromát): Felületenként 5-12 mikront ad hozzá. A 10 mikron feletti bevonat 6 g-os meneteken a szoros illeszkedés vagy a mérőműszer meghibásodásának kockázatával jár, és az alapcsavart 6e tűrésosztályra kell gyártani a bevonatolási ráhagyás biztosításához.
• Nikkelezés: Fényes, korrózióálló felületet hoz létre 8-15 mikron oldalanként. A bőrrel érintkező alkalmazásoknál a nikkelezett gombfejeket ellenőrizni kell, hogy megfelelnek-e a nikkelkibocsátásnak az EU REACH XVII. mellékletének 27. bejegyzésének.
• Dacromet / geometria pelyhes bevonat: 8-20 mikron teljes vastagságban felhordva, 500-1000 órás sópermetezési ellenállást biztosítva a hidrogén ridegedés veszélye nélkül. A nagyobb súrlódási együtthatót (0,12-0,16) figyelembe kell venni a nyomaték specifikációjában – ugyanaz a beépítési nyomaték körülbelül 15%-kal kisebb előterhelést eredményez a horganyzott csavarokhoz képest.
• PVD bevonatok (TiN, CrN, DLC): Az 1-4 mikron vastagságban alkalmazva a PVD elhanyagolható méretnövekedést biztosít, miközben 1500-5000 HV felületi keménységet biztosít. Csúcskategóriás kerékpár-alkatrészekhez, orvosi eszközökhöz és precíziós optikai műszerekhez ajánlott.

Ellenfurat és hézaglyuk kialakítása ISO 7380 telepítésekhez: A leggyakoribb rajzi hibák elkerülése

Az ISO 7380 gombfejű csavarokat leggyakrabban olyan furatba szerelik be, amely a kupolás fejet alá süllyeszti, vagy egy szintben van az összeszerelési felülettel. Ezeknek az ellenfuratoknak a geometriája rutinszerűen hibásan van megadva a műszaki rajzokon. A három leggyakoribb rajzi hiba az ISO 7380 szabvány szerinti furat-előírásoknál és azok következményei:

• Az ellenfurat mélységének megadása megegyezik a névleges fejmagassággal: Mind a csavar, mind a megmunkált ellenfurat mérettűrése esetén a kupola vagy kissé kinyúlik a felület fölé, vagy egy síkban ül le. A megfelelő gyakorlat 0,1–0,2 mm-rel növeli a névleges fejmagasságot az ellenfuratmélység megadásakor, hogy biztosítsa az egyenletes síkban vagy alatti fekvést.
• Lapos fenekű ellenfurat használata kupolás fejekhez: Egy lapos fenekű hengeres ellenfurat csak a kerületi szélén érintkezik a kupolával, és olyan vonalérintkezőt hoz létre, amely koncentrálja a feszültséget, és nem biztosít oldalirányú stabilitást a csavarfej számára nyíróterhelés alatt. A megfelelő ellenfurat átmérő 0,3–0,5 mm-rel nagyobb, mint a névleges fejátmérő.
• A hatszögletű kulcs hozzáférési távolságának megadása az ellenfurat felett: Azokhoz a kialakításokhoz, amelyek csak 5–8 mm-es hézagot biztosítanak az ellenfurat felett, vagy gömbvégű imbuszkulcsra van szükség (amely 25-30%-kal csökkenti az átvitt nyomatékot), vagy egy T-fogantyús hatlapfejű meghajtót – mindkettőt figyelembe kell venni a megadott beépítési nyomatékban.

Nem szabványos ISO 7380 változatok: egyéni fejátmérők, megnövelt foglalatmélységek és alacsony mágneses opciók

Az ISO 7380 szabványban meghatározott szabványos méretsorozat az M3-tól M16-ig terjedő névleges méreteket fedi le, rögzített fejátmérő- és magasságarányokkal. Számos precíziós mérnöki alkalmazásban ezek a szabványos arányok nem felelnek meg optimálisan a tervezési követelményeknek, és a gombfejformák egyedi változatai meghatározott funkcionális igények kielégítésére vannak megadva.

Megnövelt fejátmérő a megnövelt csapágyfelület érdekében

A fej átmérőjének az ISO 7380 szabványon túli növelése a gombfej kupolaprofiljának megtartása mellett lényegesen nagyobb felfekvési felülettel rendelkező rögzítőelemet eredményez, ami szükségtelenné teszi külön alátét használatát a puha aljzatú alkalmazásoknál. A szabványos ISO 7380-as fejátmérő 1,5-2,0-szeresének megfelelő egyedi fejátmérők kivitelezhetők hideg fejezéssel egyedi szerszámban, és kereskedelmi forgalomban 5000 darabos vagy nagyobb tételekben gyártják. A kupolaprofilt arányosan újra kell tervezni, amikor a fejátmérőt növelik, hogy fenntartsák a kívánt alacsony profilú megjelenést.

Megnövelt foglalatmélység a nagyobb nyomatékátvitel érdekében

Az ISO 7380-profilú, az ISO 4762 szabványnak megfelelő vagy megközelítő foglalatmélységű fej gyártása olyan hibrid geometriát hoz létre, amely a gombfej alacsony profilú külső megjelenését biztosítja, a foglalat rögzítésével és a zárócsavar nyomatékkapacitásával. Ezt a nem szabványos konfigurációt olyan alkalmazásokban használják, ahol maximális előterhelésre van szükség, de az ISO 4762 csavar kiálló hengeres feje elfogadhatatlan. A megnövelt foglalatmélység úgy érhető el, hogy nagyobb fejmagasságot adnak meg a hidegfejű szerszámokban, általában 0,5–1,5 mm-rel az ISO 7380 szabvány M4 és M8 közötti méretekhez képest. A Suzhou Anzhikou házon belüli szerszámozási képessége lehetővé teszi, hogy az egyedi foglalatmélység-specifikációkat beépítsék a vágószerszám-tervezésbe, és a gyártás kiadása előtt az első cikk szerinti ellenőrzéssel érvényesítsék.

Alacsony mágneses és nem mágneses fokozatok

Szabványos ausztenites rozsdamentes acél ISO 7380 csavars alacsony, de nullától eltérő mágneses permeabilitással rendelkeznek a deformáció okozta martenzit miatt, amely a hidegfejezési folyamat során képződik. MRI-berendezésekben, magnetométer-szerelvényekben és precíziós iránytű műszerekben való alkalmazásokhoz a valóban nem mágneses ISO 7380 gombfejekhez vagy utólagos hegesztésre van szükség, vagy egy szuperausztenites ötvözetminőséget, például 316LN vagy 904L specifikációt igényelnek. Ezek a nem mágneses változatok egyedi termékek, kis tételekben, az ügyfél specifikációi szerint, és a kész csavarok mágneses permeabilitásának ellenőrzéséhez Helmholtz-tekercs mérésre vagy kalibrált permeabilitásmérőre van szükség – a szabványos Hall-effektus mágneses teszt nem elegendő a kis permeabilitás-növekedés kimutatására, amely nem felel meg a precíziós műszer specifikációinak.
