Csavarkulcsos meghajtórendszerek és mélyedési geometria

Az interfész a Csavaros kulcs a csavarfej-mélyedés pedig meghatározza a nyomatékátvitel hatékonyságát és az összeszerelés megbízhatóságát. A különböző hajtásrendszerek különböző fokú érintkezési felületet kínálnak, ami közvetlenül befolyásolja, hogy mekkora nyomatékot lehet kifejteni a kihúzás előtt. Ezeknek a geometriai különbségeknek a megértése segít a vásárlóknak a meglévő szerszámkészletüknek megfelelő csavarok meghatározásában.

Az Anzhikounál olyan tűrésekkel dolgozunk be mélyedéseket, amelyek megfelelnek a szabványos csavarkulcs-méreteknek, miközben minimálisra csökkentik az axiális játékot. Hidegfejezési és CNC-folyamataink egyenletes mélyedési mélységet és falszögeket biztosítanak az egyes tételekben, ami kritikus fontosságú, ha az összeszerelősor automatizált vagy kézi kulcsbefogáson alapul.

Amikor olyan projektekhez ad meg csavarokat, ahol a szerszám-kompatibilitás nem alku tárgya, győződjön meg arról, hogy szállítója meg tudja-e tartani a bemélyedés méretstabilitását. Az Anzhikou 2000 négyzetméteres létesítménye precíziós alakító szerszámokat használ, amelyek ±0,02 mm-en belül szabályozzák a mélyedés geometriáját , biztosítva a megbízható csavarkulcsos rögzítést még az M1.0-ig terjedő mikrorögzítőkön is.

Tűrés illeszkedés a csavarkulcsok és a precíziós mélyedések közé

Laza illeszkedés a Csavaros kulcs a csavarmélyedés pedig sugárirányú játékot okoz, ami a feszültséget a sarokpontokra koncentrálja, ahelyett, hogy a terhelést elosztaná az oldalakon. Ez lekerekedéshez, lecsupaszított fejekhez és idegen tárgy törmelékhez vezet az érzékeny szerelvényekben. Ezzel szemben a túl szoros illeszkedés megnehezíti a kézi behelyezést, és megnöveli a ciklusidőt a gyártási környezetben.

Optimális hézagtartományok kézi összeszereléshez

Hatlapfejű foglalatú hajtásoknál a kulcs és a mélyedés fala közötti ideális átmérőjű hézag általában 0,05 mm és 0,10 mm közé esik kézi szerszámok esetén. Az energiarásegítő szerelvény kissé szorosabb illeszkedést is elvisel, mivel a beillesztési igazítás következetesebb. A Torx rendszerek általában kisebb hézaggal működnek a karéjos geometriájuknak köszönhetően, ami önközpontosító viselkedést biztosít.

Bemélyedés koncentrikusságának és mélységének mérése

A mélyedés mélységének legalább 0,3 mm-rel meg kell haladnia a csavarkulcs minimális rögzítési hosszát, hogy biztosítsa a teljes nyomatékátvitelt a mélyedés nélkül. A bemélyedés tengelye és a csavarszár tengelye közötti koncentritást 0,05 mm-es TIR-n belül (Teljes indikátorolvasás) kell szabályozni, hogy elkerüljük az ingadozást nagy sebességű vezetés közben. A Suzhou Anzhikou-nál a folyamat közbeni ellenőrző állomásaink optikai komparátorok és mélységmérők segítségével minden gyártási tételnél ellenőrzik ezeket a paramétereket.

• A 0,03 mm alatti sugárirányú hézag a kulcsok beszorulásának kockázatát jelenti a süllyesztett fejekben
• A 0,15 mm feletti sugárirányú hézag jelentősen megnöveli a kitörés valószínűségét
• A ±0,1 mm-nél nagyobb bemélyedési mélység ingadozása inkonzisztens nyomatékértékeket okozhat

A csavarkulcsok anyagkeménysége és kopásállósága

A csavarkulcsot általában króm-vanádium acélból (Cr-V) vagy króm-molibdén acélból (Cr-Mo) gyártják, hőkezelés után a keménységi értékek HRC 52 és HRC 60 között vannak. A kulcs és a csavarfej közötti keménységkülönbség szándékos: a kulcsnak keményebbnek kell lennie, mint a csavar, hogy megakadályozza a szerszám deformálódását, de ne legyen olyan kemény, hogy törékennyé váljon és ütési terhelés hatására eltörjön.

Az olyan felületkezelések, mint a fekete-oxid, nikkelezés vagy foszfátbevonat, javítják a korrózióállóságot, de elhanyagolható vastagságot adnak hozzá. A lekerekített élű kopott csavarkulcs károsíthatja a precíziós csavarfejeket, amelyek lényegesen többe kerülnek, mint maga a szerszám , ezért költséghatékony gyakorlat a szerszámcsere ütemezése a ciklusszámláláson, nem pedig a szemrevételezésen.

Csavarkulcs-konfigurációk kiválasztása zárt terekhez

Nem minden összeszerelési környezet biztosít egyenes vonalú hozzáférést a rögzítőelemhez. Amikor a csavarokat üregekbe süllyesztik, akadályok közelében helyezik el, vagy szögben állítják be, a csavarkulcs fizikai profilja ugyanolyan fontossá válik, mint a meghajtó mérete. A rossz konfiguráció választása egy egyszerű rögzítési műveletet időigényes átdolgozási feladattá változtathat.

Ball-end versus standard-end profilok

A gömbfejű csavarkulcsok a csavar tengelyéhez képest körülbelül 25 fokos szögben történő bejutást tesznek lehetővé, ami felbecsülhetetlen, ha a függőleges hozzáférés blokkolva van. A csökkentett érintkezési felület azonban a gömbfelületen nagyjából 15–20 százalékkal csökkenti a maximális nyomatékkapacitást a szabványos egyenes szárú kulcsokhoz képest. A végső meghúzáshoz vagy a nyomatékkritikus csatlakozásokhoz mindig szabványos végkulccsal fejezze be a teljes oldalérintkezés elérése érdekében.

Kezelje a geometriai és elérési szempontokat

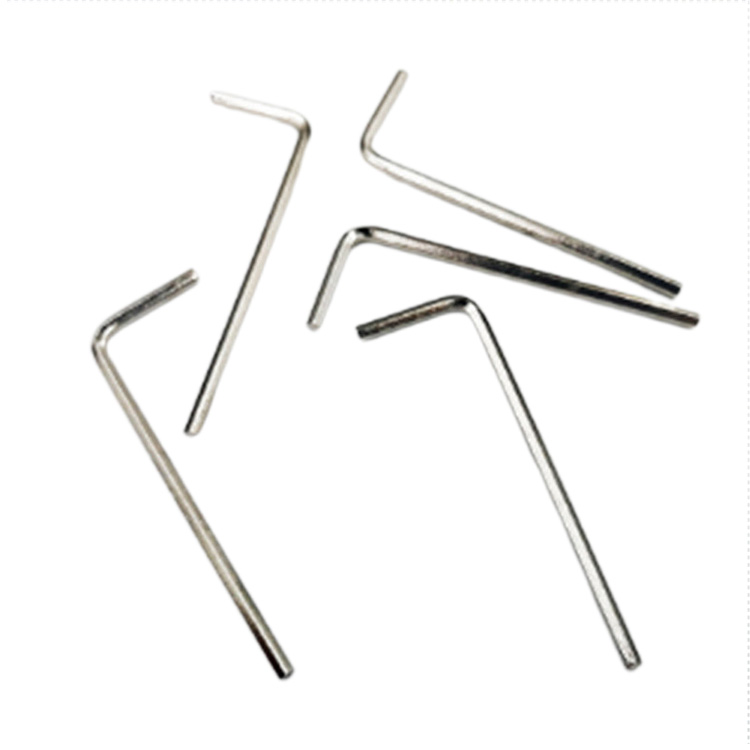

Az L-alakú billentyűk a legjobb tőkeáttétel/költség arányt kínálják a kézi összeszereléshez, míg a T-fogantyús változatok egyenletesebben osztják el a tenyérnyomást hosszabb használat során. Az összehajtható hatlapú kulcskészletek csökkentik a terepi technikusok teherbírását, de olyan közös játékot vezetnek be, amely csökkentheti a pontosságot. Az elektronikai összeszerelésben használt miniatűr rögzítőknél a precíziós L-kulcsok öntött markolatokkal biztosítják a tapintható visszacsatolást, amely szükséges a kis M1,2–M2,0 csavarok túlhúzásának elkerüléséhez.

1. A kulcsfogantyú szélességének kiválasztása előtt mérje meg a minimális hézagátmérőt a csavarfej körül
2. Ellenőrizze, hogy a kulcs hossza lehetővé teszi-e legalább egy teljes forgást a fogantyú beavatkozása nélkül
3. Automatizált meghajtók esetén győződjön meg arról, hogy a kulcsszár átmérője megfelel a szerszámbefogó specifikációjának

Az Anzhikounál két évtizedes nem szabványos csavarok testreszabási tapasztalatát hasznosítjuk, hogy konzultáljunk az ügyfelekkel a bemélyedés kialakításáról, és biztosítsuk a kompatibilitást az adott csavarkulcs-készlettel. Függetlenül attól, hogy az összeszerelés szabványos hatlapú meghajtókat vagy speciális biztonsági mintákat igényel, mi optimalizáljuk a fej geometriáját, hogy szerszámai rendeltetésszerűen működjenek.
