DIN 965 vs. ISO 7046 – A méretek átfedésének és eltéréseinek megértése

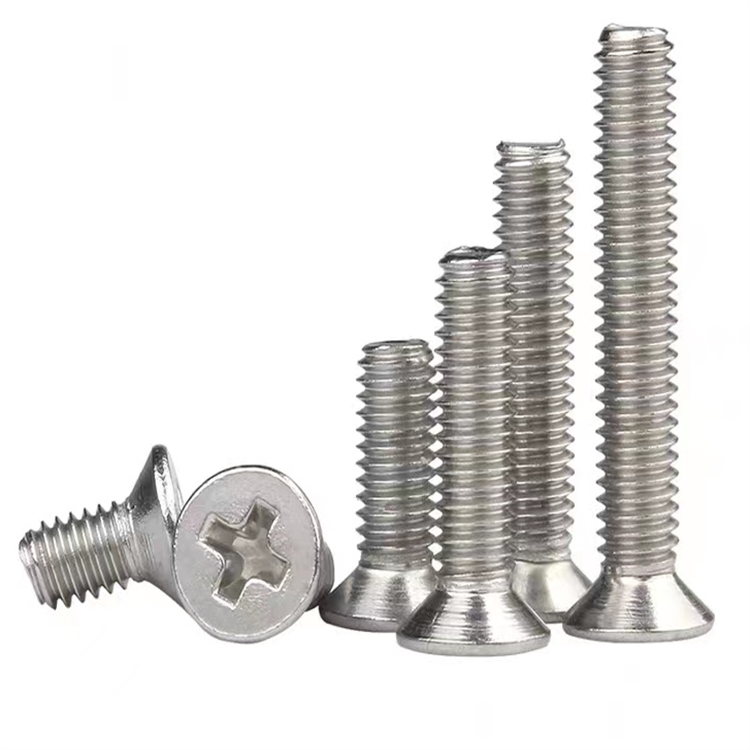

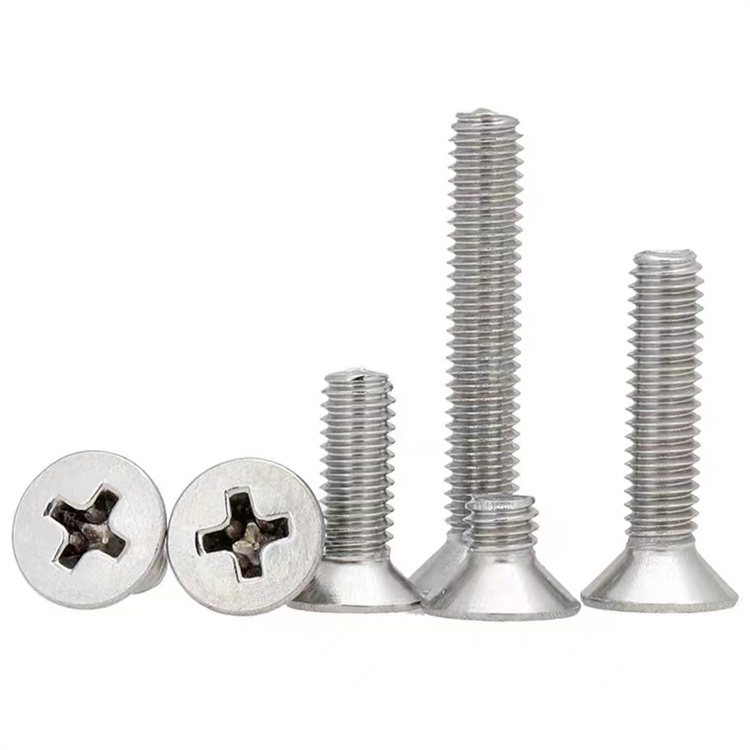

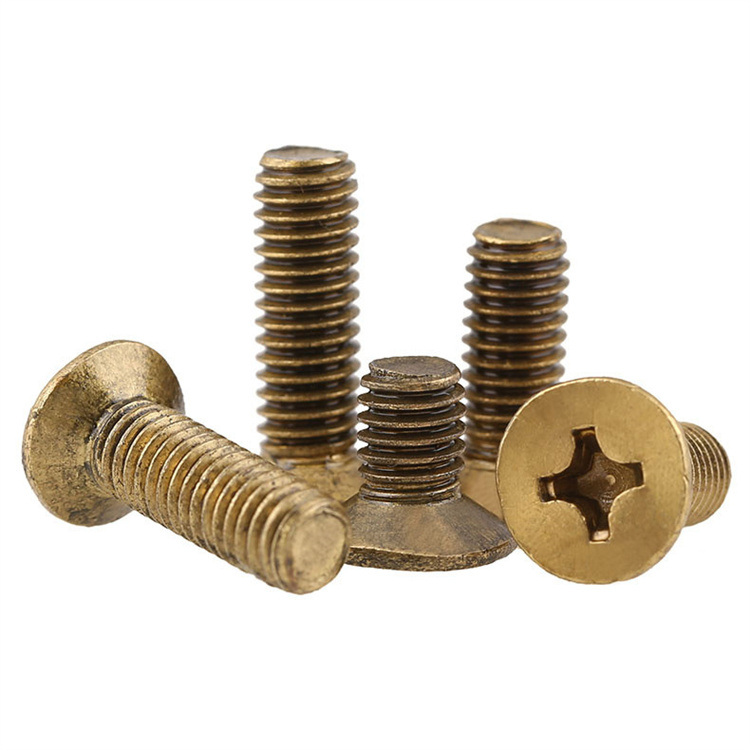

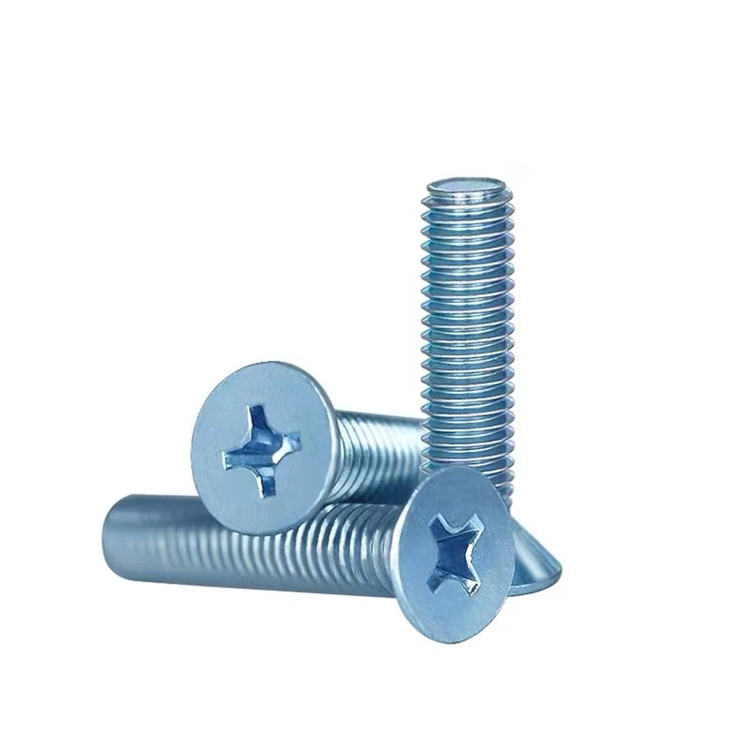

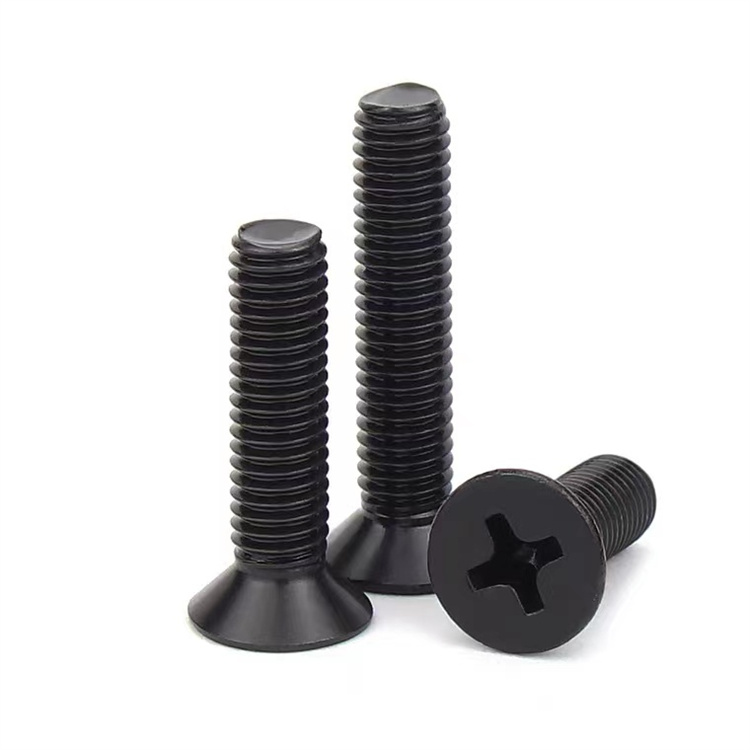

DIN965 csavar Az ISO 7046 és az ISO 7046 egyaránt meghatározza a keresztben süllyesztett, 90°-os süllyesztési szögű lapos fejű csavarokat, és sok beszállítói katalógusban ezeket cserélhetőként kezelik. A gyakorlatban a két szabvány különbözik a tűrésosztályban, a bemélyedési mélység specifikációiban és a beépíthető bemélyedés típusaiban – ezek a különbségek akkor válnak jelentőssé, ha a csavarokat precíziós összeszerelésekben vagy automatizált szerelési folyamatokban használják, ahol a méretkonzisztencia közvetlenül befolyásolja a ciklusidőt és a hézag minőségét.

A DIN 965 megelőzi az ISO 7046 szabványt, és az A termékosztályú tűréshatárokat határozza meg az M1,6 és M10 közötti méreteknél, áttér a B termékosztályra a nagyobb méreteknél. Az ISO 7046 hasonló szerkezetet vesz fel, de két különálló részt határoz meg: az ISO 7046-1 szabványt a H-típusú (Phillips) bemélyedésekhez és az ISO 7046-2-t a Z-típusú (Pozidriv) bemélyedésekhez, egyértelmű útmutatást nyújtva arra vonatkozóan, hogy melyik horonytípust részesítjük előnyben az adott alkalmazási nyomatéktartományhoz. A DIN 965 nem teszi ezt a megkülönböztetést olyan formálisan – a Phillips-mélyedésre hivatkozik alapértelmezettként, anélkül, hogy a Pozidriv-t külön változatként határozná meg. Beszerző mérnökök számára süllyesztett sárgaréz csavarok az európai piacok esetében ez azért számít, mert a DIN 965 és az ISO 7046-1 a legtöbb alkalmazásnál funkcionálisan egyenértékűnek tekinthető, de az ISO 7046-2 (Pozidriv) csavarok nem fogadják el a szabványos Phillips-meghajtót a megnövekedett bütykös kitörési kockázat nélkül, ez az eltérés, amely az automatizált összeszerelésnél a mélyedés sérülését okozza, ha a meghajtó típusát nem ellenőrzik a csavar specifikációival.

A mindkét szabványban meghatározott 90°-os süllyesztési szög az a kritikus méret, amelyet az illeszkedő panel süllyesztőjéhez kell igazítani. Ez eltér az ASME B18.6.3-ban (hüvelykes sorozatú laposfejű csavarok) használt 82°-os szögtől, ami azt jelenti, hogy a DIN 965 sárgaréz csavar nem illeszkedik megfelelően az amerikai szabvány szerint vágott süllyesztőbe – és fordítva. A vegyes szerszámokkal vagy különböző regionális beszállítóktól származó panelekkel összeállított exporttermékeknél ez a szögeltérés visszatérő, de teljesen elkerülhető összeszerelési hiba. A Suzhou Anzhikou Hardware Technology Co., Ltd. minden gyártási rajzon meghatározza a süllyesztési szögeket, és a megrendelés felülvizsgálata során megerősíti a cél szabványt, megakadályozva, hogy a szögösszeférhetetlenség elérje az ügyfél összeszerelősorát.

Sárgarézötvözet kiválasztása süllyesztett csavarokhoz – megmunkálhatóság, cinkmentesítés és a CuZn39Pb3 határai

A CuZn39Pb3 (más néven CW614N vagy szabadon vágó sárgaréz) a sárgaréz csavargyártásban használt domináns ötvözet világszerte, és elterjedtségét kivételes megmunkálhatósága indokolja – az ólomtartalom nem folytonos forgácsokat hoz létre, amelyek megakadályozzák a szerszám tekercselését, és akár 300 m/perc vágási sebességet is lehetővé tesznek a vágási sebességek között, a CNC-n a tekercselési idő drámaian csökkentése. A hidegfejezéssel, majd CNC-menettel és horonyvágással előállított süllyesztett sárgaréz csavarok esetében a CuZn39Pb3 biztosítja a hidegen alakíthatóság (elfogadható területcsökkentés a fejlécnél) és a másodlagos műveletekhez való megmunkálhatóság megfelelő kombinációját. 39%-os cinktartalma azonban szilárdan a cinktelenítésre hajlamos tartományba helyezi – ez egy szelektív korróziós mechanizmus, amely kioldja a cinket az ötvözetmátrixból, így porózus, rézben gazdag maradékot hagyva elhanyagolható szerkezeti szilárdsággal.

A CuZn39Pb3 csavarok cinkmentesítése elsősorban pangó vagy lassú áramlású kloridtartalmú vizekben történik, különösen enyhén savas körülmények között (pH 6,5-7,5) 40°C feletti hőmérsékleten. Az ivóvízrendszerek, a melegvizes vízvezeték-szerelvények, az időszakos merítéssel ellátott tengeri környezetek és az öntözőberendezések mind olyan kontextusok, ahol a CuZn39Pb3 süllyesztett csavarok meghatározása előtt értékelni kell a cinktelenítés kockázatát. A meghibásodási mód alattomos – a csavar megőrzi geometriáját és felületi megjelenését, miközben a mag mechanikai szilárdsága csökken, így a szemrevételezés nem észleli a sérülést. A horganytalanított kötőelemek a névleges nyírási és szakítószilárdságuk alatti terheléseknél meghibásodhatnak.

Ahol cinktelenítési ellenállásra van szükség, két alternatív ötvözet fedezi a legtöbb alkalmazási igényt:

• CuZn36Pb2As (CW602N – cinktelenítésnek ellenálló sárgaréz, DZR): a 0,02-0,15%-os arzén hozzáadása a szemcsehatár szintjén gátolja a cinktelenítési mechanizmust. A DZR sárgaréz megőrzi CuZn39Pb3 szintű megmunkálhatóságát (kissé csökkentett, de még mindig kiváló), és szabványos választás a vízvezeték szerelvényekhez, szeleptestekhez és vízmérő-alkatrészekhez azokon a piacokon, ahol a BS EN 12165 vagy azzal egyenértékű DZR követelmények érvényesülnek.
• CuZn21Si3P (szilícium sárgaréz, CW724R): az alacsonyabb cinktartalom és a szilícium hozzáadása kiváló cinktelenítési ellenállást biztosít, valamint jó korrózióállóságot a tengervízben. Tengerészeti hardverekben használják, ahol mind a horganytalanítás, mind a feszültségkorróziós repedésállóság szükséges, bár alacsonyabb megmunkálhatósági indexe (a CuZn39Pb3 körülbelül 70%-a) megnöveli a gyártási költséget a szabványos szabadon vágható sárgarézhez képest

A szabványos elektronikai, elektromos és műszeres alkalmazásoknál – a DIN 965 szabvány szerinti süllyesztett sárgaréz csavarok legelterjedtebb végpiacain – a cinktelenítés általában nem jelent gondot, és a CuZn39Pb3 továbbra is a helyes és költséghatékony specifikáció. Az ötvözetválasztás csak akkor igényel újraértékelést, ha a működési környezet olyan speciális feltételeket tartalmaz, amelyek aktiválják a fent leírt cinktelenítési mechanizmust.

Süllyesztési mélységszabályozás síkba illeszkedő sárgaréz csavarokhoz – Tűrésfelhalmozódás vékony paneles szerelvényekben

A DIN 965 szerinti süllyesztett sárgaréz csavarral egy vékony panelben egy sík vagy enyhén süllyesztett fej állapot elérése három független méret együttes tűrésétől függ: a csavarfej magasságától, a panel süllyesztési mélységétől és a panel vastagságától a süllyesztés helyén. Vastag szerkezeti paneleknél az e három forrásból származó tűréshalmaz kicsi a rendelkezésre álló beállításhoz képest, de vékony paneleknél – 1,0-2,5 mm alumínium, műanyag vagy kompozit – a kombinált tűrés meghaladhatja a rendelkezésre álló fejkiemelkedési ráhagyást, ami vagy olyan fejeket eredményez, amelyek büszkék a felületre (funkcionális probléma a csúszó szerelvényeknél), vagy olyan fejeket, amelyek feszültség alatt vannak fáradással terhelt panelek).

A DIN 965 tűrés a fejmagasságra (k) az A termékkategóriában h12 az M1,6-M5 méreteknél, ami egy M3 csavarnál (névleges k = 1,65 mm) 0 és -0,25 mm közötti eltérést tesz lehetővé. A panelben lévő süllyesztési mélység a süllyesztőszerszám beépített szögétől (pontosan 90°-kal kell egyeznie), a szerszám kifutásától és a mélységütköző beállításától függ – ez a kombináció jellemzően ±0,05 és ±0,10 mm közötti mélységváltozást eredményez a precíziós CNC megmunkálásnál és ±0,15 és ±0,25 mm közötti eltéréseket a kézi fúrási műveleteknél. Ha mindkét tűrés ugyanabban az irányban halmozódik fel, 0,35–0,50 mm-es fejkiemelkedés vagy bemélyedés lehetséges egy 1,65 mm névleges fejmagasságú M3 csavaron – ez közel 30%-os eltérés a névlegestől, ami elfogadhatatlan a szűk tűréshatárú szerelvényeknél.

Gyakorlati megközelítések a gyártás során az öblítési konzisztencia szabályozására a következők:

• Szigorú tűrésű csavarok beszerzése: csökkentett fejmagasság-tűrési sáv megadása (például ±0,05 mm a teljes h12 sáv helyett) csökkenti a csavar hozzájárulását a felrakáshoz anélkül, hogy módosítani kellene a panel szerszámait – ezt a megközelítést a Suzhou Anzhikou Hardware Technology Co., Ltd. olyan ügyfelek számára valósítja meg, akik CNC gyártási berendezései segítségével kozmetikai követelményeknek közel állnak.
• A süllyesztési szög ellenőrzése: a 90°-os helyett 89°-os süllyesztés a csavarfejet a számítotttól eltérő mélységbe helyezi, ami szisztematikus hibát eredményez, amely a panel ellenőrzése során láthatatlan, de az összeszerelés során konzisztens büszke fej állapotnak tűnik – a süllyesztő szerszám beépített szögének ellenőrzése optikai komparátorral a gyártás előtt megszünteti ezt a forrást
• Panelvastagság szabályozása a süllyesztés helyén: a jelentős vastagságváltozással rendelkező panelek esetében (gyakran a fröccsöntött házaknál), a tényleges panelvastagság mérése minden süllyesztési helyen és a mélységütköző beállítások ennek megfelelő módosítása a rögzített szisztematikus hibát javítható folyamatváltozóvá alakítja.
• Szándékosan adjon meg egy süllyesztett ülést: azokban az összeállításokban, ahol a fej kiemelkedése az elfogadhatatlan állapot (csúsztató panelek, illeszkedő felületi hézag követelményei), a névleges 0,1–0,2 mm-es öblítési állapotra való tervezés biztonsági ráhagyást biztosít a felhalmozási tűréssel szemben anélkül, hogy a mélyen süllyesztett fej feszültségkoncentrációját hozná létre

Beépítési nyomatékhatárok süllyesztett sárgaréz csavarokhoz és a kenés szerepe a menetkopás megelőzésében

A sárgaréz süllyesztett csavarok érzékenyebbek a beépítési sérülésekre, mint acél megfelelőik, mivel három különböző meghibásodási mód fordulhat elő egyidejűleg ugyanazon az alkalmazott nyomaték mellett: bemélyedés (a kereszthorony deformálódik, mielőtt a menet elérné a teljes összekapcsolódást), menetcsupaszítás az illeszkedő furatban (a belső menet a csavarfejülések előtt elnyíródik) és a fejtörés a leggyengébb keresztirányú kitöltő szárnál (a leggyengébb kitöltőfejnél) süllyesztő reakcióerő). Az egyenértékű méretű acél kötőelemeknél a teljes menetes összekapcsolódás és az egyes meghibásodási módok közötti forgatónyomaték-ablak elég széles ahhoz, hogy megfeleljen a normál beszerelési változékonyságnak. A sárgarézben az alacsonyabb folyáshatár (általában 380–430 MPa a CuZn39Pb3-nál, szemben a 640 MPa-val a 8.8-as osztályú acélnál) jelentősen összenyomja ezt az ablakot, különösen kis átmérőjű csavaroknál, ahol az abszolút nyomatékértékek alacsonyak.

A DIN 965 szerinti süllyesztett sárgaréz csavarok javasolt maximális beépítési nyomatékai jelentős mértékben eltérnek a szabványos acélértékektől, és kifejezetten hivatkozni kell rájuk az összeszerelési folyamat specifikációiban, nem pedig az acéltáblázatokból interpolálva:

Sárgaréz csavarok sárgaréz menetes furatokba való behajtásakor jelentős kockázatot jelent a menetesedés – az illeszkedő menetfelületek ragasztós hegesztése normál és nyíró igénybevétel mellett, mert a két felület hasonló keménysége és kémiai összetétele elősegíti a mikrohegesztést az asperitási érintkezési pontokon. Amint az ütődés megindul, a vezetés folytatásához szükséges nyomaték meredeken megemelkedik, és a csavar jellemzően a teljes bekapcsolása előtt megakad. A menetfelület kenése 30-50%-kal csökkenti a súrlódási együtthatót, és a nyomatékeloszlást a kívánt szorítóalkatrész felé tolja el, nem pedig a súrlódó alkatrész felé – ez a változás egyrészt megakadályozza a súrlódást, másrészt javítja az elért szorítóterhelés konzisztenciáját egy adott nyomaték mellett. A szerelés előtt elegendő egy vékony vazelin, beragadásgátló keverék vagy akár könnyű gépolaj bevonat a menetre, és nem igényel speciális anyagokat. A Suzhou Anzhikou Hardware Technology Co., Ltd. DIN 965-ös süllyesztett sárgaréz csavarokat tud szállítani gyárilag alkalmazott menetes kenőanyaggal azon ügyfelek számára, akiknek az összeszerelési folyamatai konzisztens nyomaték-bilincs terhelési viszonyokat követelnek meg a nagy mennyiségű gyártás során.
