Sárgarézötvözet kiválasztása precíziós mikrocsavarokhoz: Navigáció C36000 vs. C26000

A mechanikai viselkedése sárgaréz csavarok drámaian eltolódik attól függően, hogy az alapötvözet szabadon megmunkálható sárgaréz (C36000) vagy patronos sárgaréz (C26000). A Suzhou Anzhikou Hardware Technology Co., Ltd. mindkét ötvözetben keresztezett mikro-mini gépcsavarokat gyárt, 35,5% cinket és 3% ólmot tartalmazó C36000-vel, amely kivételes forgácstörési tulajdonságokat biztosít a hidegfejezés során. Az ólom diszkrét részecskéket képez a sárgaréz mátrixon belül, ami hozzávetőlegesen 40%-kal csökkenti a szerszámkopást a vállalat Tajvanból importált hidegvágó szerszámain az ólommentes alternatívákhoz képest. Ugyanez az ólomtartalom azonban azt eredményezi, hogy a C36000 nem felel meg a RoHS és a REACH előírásainak az ivóvízzel érintkező vagy gyermektermékeket érintő alkalmazások esetében.

C26000 kazettás sárgaréz, 30% cinkkel és szándékos ólom hozzáadása nélkül, kiváló hidegmegmunkálhatóságot és korrózióállóságot kínál, de módosított szerszámgeometriát igényel. Az Anzhikou Hardware 10 technikusból álló, 20 éves ipari tapasztalattal rendelkező mérnöki csapata kifejezetten a C26000 mikrocsavarokhoz fejlesztett ki szabadalmaztatott matrica sugarakat 0,6 mm külső átmérőig. Az alacsonyabb cinktartalom növeli a hajlékonyságot, lehetővé téve a mélyebb fejképződmények kialakulását repedés nélkül, ugyanakkor az ólom hiánya folyamatos forgácsfolyamokat hoz létre, amelyek eltömíthetik a menethengerlő szerszámokat, ha a hűtőfolyadék áramlási sebessége percenként 8 liter alá csökken. Az európai orvostechnikai eszközexportban – a vállalat által kiszolgált 40 ország és terület egyike – a nyomon követhetőségi tanúsítvánnyal rendelkező C26000 lett az alapértelmezett specifikáció annak ellenére, hogy 15%-kal magasabb anyagköltsége van.

Mechanikai tulajdonságok összehasonlítása mikromérlegen

A H04 temper megjelölés keményen húzott anyagot jelöl, amelyet az Anzhikou Hardware határoz meg kereszt mikro mini gépcsavarok nagy menetszilárdságot igényel. Az ennél az tempónál tapasztalható csökkent nyúlás azonban lassabb hidegirányú löketszámot igényel – jellemzően 120 ütés/perc, szemben a H02 180-cal –, hogy elkerüljük a kerületi repedést a fej-szár találkozásánál. A cég 2000 négyzetméteres létesítményében több mint 200 precíziós berendezés található, amelyek képesek ezeket a paramétereket a fejlécpréssel szinkronizált szervovezérlésű adagolókon keresztül módosítani.

Keresztmetszetek geometriája szubmilliméteres sárgaréz csavarokban: gyártási korlátok

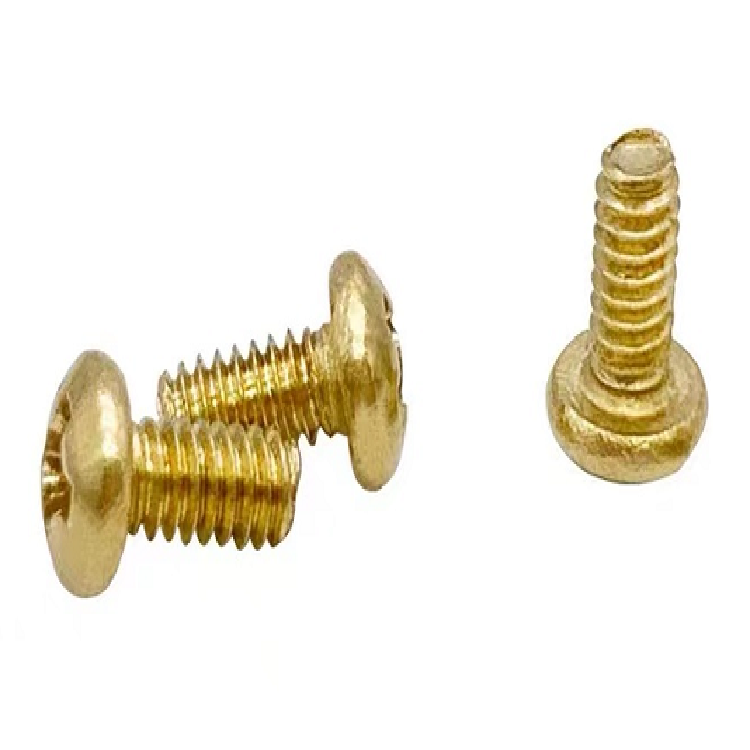

Egy működőképes Phillips keresztmetszet kialakítása sárgaréz csavarokban M1.2 alatt olyan egyedi kihívásokat jelent, amelyekkel az acélcsavargyártók ritkán találkoznak. A sárgaréz a szénacél nyomásának hozzávetőleg egyharmadát adja, ami azt jelenti, hogy a mélyedést kinyomó lyukasztószerszámnak elég mélyen kell behatolnia ahhoz, hogy a vezető megfelelő kapcsolódjon anélkül, hogy elmozdulna az anyag, amely elvékonyítaná a környező fejfalat. A Suzhou Anzhikou Hardware Technology Co., Ltd. ezt lépcsőzetes lyukasztógeometriákkal oldotta meg: a kezdeti formázási szakaszban egy sekély vezetőmélyedés jön létre egy 90 fokos beépített sarokbélyeggel, majd egy második állomás követi, amely a mélyedést a fejmagasság 60%-ára mélyíti egy 50 fokos beépített sarokbélyeg segítségével.

Süllyesztett minőségjelzők mikro sárgaréz kötőelemekhez

• Szárnyszélesség konzisztenciája: M1.0 sárgaréz csavaron a keresztbemélyedés négy szárnyának 0,22 mm ±0,02 mm méretűnek kell lennie. Az ezen a tűréshatáron túli eltérések miatt a Phillips #000 vezető előnyösen két szárnyra ül, koncentrálva a nyomatékot, és három beépítési cikluson belül ovális alakra deformálja a mélyedést.
• Alsó filézési sugár: A 0,05 mm alatti sugár a négy szárny metszéspontjában feszültségkoncentrációs pontokat hoz létre, ahol a sárgaréz kristályos szerkezet torziós terhelés hatására eltörik. Az Anzhikou Hardware CNC-megmunkálású lyukasztói ezt a sugarat 0,03 és 0,05 mm között tartják a gyémántszerű szénbevonatok révén, amelyek csökkentik a sárgaréz tapadást.
• Felületi fényezés: A mélyedés falainak tükörfényűnek kell lenniük, Ra-értékkel 0,4 μm alatt. A durva felületek növelik a meghajtó súrlódását, ami 20-30%-kal nagyobb nyomatékot igényel ugyanazon üléserő mellett, és felgyorsítja a vezetőcsúcs kopását az automatizált összeszerelő berendezésekben.

Az Anzhikou Hardware ISO9001:2015 tanúsítvánnyal rendelkező minőségbiztosítási rendszere magában foglalja a gyártás során minden 500. darab optikai összehasonlító ellenőrzését. A japán elektronikai gyártóknak szánt exportrendeléseknél – ahol keresztben lévő mikro-minigép csavarok rögzítik a kameramodul házait – ez a mintavételi gyakoriság minden 200. darabra nő, teljes dimenziós jelentésekkel, beleértve a mélyedésmélységet, a szárnyszöget és a felületi érdesség mérését.

Epedés megelőzése sárgaréz különböző fémekbe történő befűzésekor

A rozsdamentes acél vagy alumínium házakba menetes sárgaréz csavarok hajlamosak a tapadásra, amely a ragasztókopás egy formája, amikor a sárgaréz mikroszkopikus darabjai hidegen ráhegesztenek az illeszkedő menetfelületre, és fokozatosan felhalmozódnak, amíg a kötés teljesen meg nem ragad. Ez a jelenség mikro léptékeknél felgyorsul, mivel a menetoldali érintkezési nyomás a menetemelkedéssel fordítottan növekszik. A Suzhou Anzhikou Hardware Technology Co., Ltd. három egymást kiegészítő stratégiával foglalkozik, amelyek az ügyfél által a nem szabványos csavarok testreszabási folyamata során azonosított specifikus párosítási anyagokhoz vannak szabva.

Anyagspecifikus ütéscsökkentő megközelítések

A rozsdamentes acélba csavart sárgaréz csavaroknál – ez egy gyakori forgatókönyv a tengeri műszerekben, ahol a korrózióállóság a legfontosabb – a teflonnal impregnált nikkel alsó lemez nyíróréteget hoz létre, amely megakadályozza a sárgaréz és az acél közvetlen érintkezését. Az Anzhikou Hardware egy szabadalmaztatott hordó eljárással hordja fel ezt a bevonatot, amely megőrzi a bevonat egyenletességét még az M0,8 × 0,2 mm-es meneteknél is. A 25%-os nyomatékcsökkentési ajánlás a csökkent súrlódási együtthatót tükrözi; a nyomatékvezérelt meghajtókat használó telepítőknek újra kell kalibrálniuk a beállításokat, hogy elkerüljék a tömítések túlnyomását vagy a műanyag házak repedését.

Hőtágulási differenciálszabályozás sárgaréz mikrocsavaros szerelvényekben

A sárgaréz hőtágulási együtthatója (CTE) 19,9 × 10–6/°C, lényegesen magasabb, mint az acélé (11,7 × 10–6/°C), és mérsékelten magasabb, mint az alumíniumé (23,6 × 10–6/°C). A hőmérséklet-cikluson áteső alkatrészeket rögzítő mikro-mini gépcsavarokban – például LED-es hűtőbordákban, autóipari érzékelőkben vagy kültéri elektronikai házakban – ez a differenciálmű belső feszültségeket generál, amelyek meglazíthatják a csatlakozást vagy eltörhetik a csavart. A Suzhou Anzhikou Hardware Technology Co., Ltd. ezeket a hatásokat a testreszabási folyamat során számítja ki, különösen a nem szabványos csavarok esetében, ahol a szabványos nyomatéktáblázatok izotermikus körülményeket feltételeznek.

Tervezési számítások hőmérséklet-ciklusos kötésekhez

Tekintsünk egy sárgaréz M1.6 csavart, amely egy alumínium tartót az acél alaplemezhez rögzít egy -20°C és 80°C közötti hőmérséklet-ingadozással. A sárgaréz csavar megkísérel 0,012 mm-rel jobban kitágulni, mint az acél alap 10 mm-es hosszban. Ha a kötés merev, ez a különbség nyomófeszültséget hoz létre a csavarban. Az Anzhikou Hardware mérnöki elemzése a következő kompenzációs intézkedéseket javasolja:

• Megnövelt kötési hossz: A menetkapcsolat 3 mm-ről 5 mm-re történő meghosszabbítása több menetoldalon osztja el a hőfeszültséget, 40%-kal csökkentve a nyírófeszültség csúcsát. A cég menethengerlő huzalberendezése megnövelt menethosszúságot tud előállítani mikrocsavarokon a kifutási tűrés veszélyeztetése nélkül.
• Belleville alátét integráció: A csavarfej alatt kúpos rugós alátét megadása 0,05-0,15 mm hőtágulási különbséget tesz lehetővé, miközben megtartja a minimális szorító terhelést. Az Anzhikou Hardware sárgaréz csavarokat kínál előre összeszerelt alátétekkel a kilazulásgátló gyártósoron keresztül, kiküszöbölve a másodlagos kezelést.
• Csökkentett kezdeti forgatónyomaték: A beépítési nyomaték 20%-kal történő csökkentése a szabványos értékekhez képest visszamaradó rugalmas kapacitást hagy a csavarban, hogy engedés nélkül elnyelje a hőtágulást. A C26000 sárgaréz csavarok esetében ez általában azt jelenti, hogy 0,25 N·m-ről 0,20 N·m-re kell csökkenteni az M1,6 méretű csavarokat.

Az Anzhikou Hardware létesítményében található több mint 200 precíziós gép olyan környezeti tesztkamrákat tartalmaz, amelyek képesek -40 °C és 150 °C közötti ciklusokat szimulálni összeszerelt próbatesteken. Ez a képesség a termelési kötelezettségvállalás előtt érvényesíti a hőtágulási számításokat, amely szolgáltatást különösen nagyra értékelnek a vállalat 40 országra és területre kiterjedő exportportfóliójában az 1. szintű gépjárműipari beszállítók.

Felületi oxidáció és patinafejlődés az építészeti sárgaréz csavaros alkalmazásokban

A kezeletlen sárgaréz csavarok jellegzetes patinát fejlesztenek ki, amikor a légköri kénvegyületeknek vannak kitéve, és hónapok vagy évek alatt a fényes aranyból a vörösesbarnán át a mélyzöld verdigrisbe alakulnak át. Noha ez a természetes oxidáció gyakran kívánatos a hagyományos hardvereken és dekorációs lámpatesteken, ez a természetes oxidáció elfogadhatatlan a precíziós műszerekben, ahol meg kell őrizni a méretstabilitást és az elektromos vezetőképességet. A Suzhou Anzhikou Hardware Technology Co., Ltd. olyan ellenőrzött felületkezeléseket kínál, amelyek vagy leállítják a patinálási folyamatot, vagy felgyorsítják azt egy stabil végpontig a telepítés előtt.

Felületkezelési lehetőségek sárgaréz mikrocsavarokhoz

Az olyan elektronikai alkalmazásoknál, ahol a sárgaréz csavarok biztosítják az EMI-árnyékolás folytonosságát, az Anzhikou Hardware 3-5 mikronos ónbevonatot visz fel merítéssel. Az ón a forraszthatóságot és az elektromos érintkezési ellenállást 1 milliohm alatt tartja, miközben megakadályozza a szulfidréteg kialakulását, amely egyébként nagyságrendekkel növelné az érintkezési ellenállást. A bemerítési eljárás elkerüli az elektrolitikus bevonattal járó hidrogén ridegedés kockázatát, ami kritikus a mikrocsavaroknál, ahol a keresztmetszeti terület már minimális.

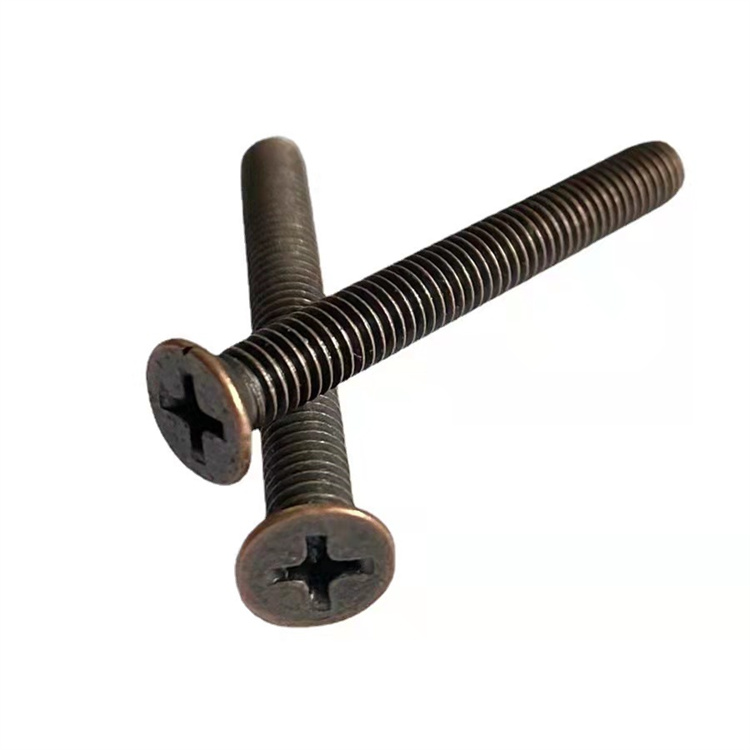

Az azonnali antik megjelenést igénylő építészeti alkalmazások kémiai oxidációs kezelést, majd lakktömítést kapnak. A 60 °C-on 8-12 percig tartó oxidációs fürdő egyenletes barna-fekete konverziós bevonatot hoz létre, körülbelül 0,5 mikron vastagságban. Az ezt követő 8-12 mikronos átlátszó akril lakkréteg rögzíti ezt a színállapotot, így 5-7 évig megakadályozza a további természetes patinásodást kültéri környezetben. Az Anzhikou Hardware 20 éves tapasztalata a nem szabványos csavarok testreszabása terén magában foglalja a színegyeztetést az örökölt hardvermintákhoz, a vállalat minőségvizsgáló berendezése pedig az ASTM D3359 szerinti keresztsraffozásos vizsgálattal ellenőrzi a bevonat tapadását.

Tengeri környezetben, ahol sárgaréz csavarok rögzítik a vasalatokat jachtokon vagy part menti építményeken, a vállalat a szilícium bronzot (C65500) ajánlja a szabványos sárgarézötvözetek helyett. A szilíciumbronz 3% szilíciumot és 1% mangánt tartalmaz, így teljesen eltávolítja a cinket, és ezáltal megakadályozza a cinktelenítést – a cink szelektív kimosódását, aminek következtében a porózus réz az eredeti szilárdságának mindössze 30%-át képes megőrizni. Bár a szilícium-bronz lassabb hidegfejezési sebességet igényel (80 ütés/perc, szemben a C36000 esetében 150 ütéssel), az Anzhikou Hardware szervovezérlésű berendezése alkalmas erre az anyagra a kritikus rögzítőelem-rendeléseknél, ahol a meghibásodás veszélyeztetné a biztonságot.
