A nylon patch csavar egy szabványos menetes rögzítő, amelyet a menetek egy részére közvetlenül felvitt nejlongyanta csíkkal vagy folttal javítottak. Ez a tapasz, amelyet általában a menetes szár alsó részén helyeznek el, önzáró mechanizmusként működik. Amikor a csavart egy illeszkedő menetbe hajtják, a nylon anyag összenyomódik, és uralkodó nyomatékot hoz létre – egy folyamatos súrlódási ellenállást, amely megakadályozza a rögzítőelem kilazulását vibráció, hőciklus vagy dinamikus terhelés hatására. Ellentétben a ragasztó menetrögzítő anyagokkal, a nylon tapasz a rögzítőelem állandó része, és nincs szükség keverésre, kötési időre vagy speciális felhordó eszközökre.
Ez a kialakítás a nylon patch csavarokat az egyik legpraktikusabb és legszélesebb körben elterjedt önzáró kötőelem-megoldássá teszi az iparágakban, az autóipartól és a repülőgépgyártástól a fogyasztói elektronikáig és az ipari gépekig. A koncepció egyszerűsége meghazudtolja hatékonyságát: egy kis mennyiségű, stratégiailag elhelyezett, tervezett polimer drámaian meghosszabbíthatja a csavarkötések élettartamát és megbízhatóságát.
A nejlon patch csavar mögötti mechanika megértése segít megmagyarázni, miért teljesít túl sok más rögzítési módszert nehéz körülmények között. A nejlon tapaszt jellemzően előkeményített csíkként alkalmazzák, amely nagyon enyhén túlnyúlik a szál formán. Amikor a csavar a belső menethez kapcsolódik, ezt a kiemelkedést összenyomják az illeszkedő menetoldalak. A nylon anyag rugalmas visszanyerése folyamatosan visszanyomja a cérnát, következetes radiális erőt generálva, amely ellenáll a forgási kilazulásnak.
Ez az uralkodó nyomaték mérhető, és meg kell felelnie az olyan szabványok által meghatározott minimális és maximális értékeknek, mint az ISO 2320 és az ASTM F2228. Az uralkodó forgatónyomatéknak elég nagynak kell lennie ahhoz, hogy ellenálljon az üzemi terhelés alatti kilazulásnak, de nem olyan nagynak, hogy az a beszerelést kivitelezhetetlenné tegye, vagy az illeszkedő menet lecsupaszítását kockáztatja. A megfelelően gyártott nejlon tapaszcsavarok pontosan megtalálják ezt az egyensúlyt, megbízható rögzítési teljesítményt biztosítva, amely rögzítőről rögzítőre egységes.
A csavarkötésben többféle módon lehet menetreteszelést elérni, és mindegyik módszernek sajátos előnyei és korlátai vannak. A nejlon tapaszcsavarok és az alternatív megoldások összehasonlítása segít a mérnököknek és a technikusoknak az alkalmazásukhoz legjobban megfelelő választásban.
| Zárási módszer | Újrafelhasználható | Előkészületet igényel | Hőmérséklet ellenállás | Rezgésállóság |
| Nylon patch csavar | Korlátozott (3-5 ciklus) | Egyik sem | ~120°C-ig | Kiváló |
| Menetzáró ragasztó | Nem | Igen (tiszta, alkalmazni) | ~150°C-ig | Kiváló |
| Nylon betét rögzítő anya | Korlátozott | Egyik sem | ~120°C-ig | Nagyon jó |
| Rugós alátét | Igen | Egyik sem | Magas | Mérsékelt |
Amint fentebb látható, a nylon patch csavarok az előkészítés nélküli telepítés és a kiváló rezgésállóság erős kombinációját kínálják, így ideálisak a nagy mennyiségű összeszerelő sorokhoz, ahol a folyamat következetessége és sebessége kritikus. Legfőbb korlátjuk a hőmérséklet-érzékenység – a nejlonfolt körülbelül 120°C felett kezd meglágyulni és elveszti hatékonyságát, ami kizárja azokat a magas hőmérsékletű környezetekben, mint a kipufogórendszerek vagy a motor belső részei.
A nylon tapasz technológia nem korlátozódik egyetlen csavartípusra. A rögzítőfej-stílusok, hajtástípusok és menetformák széles skálájához alkalmazható, így a tervezők és a mérnökök jelentős rugalmasságot biztosítanak az egyes kötésekhez megfelelő rögzítőelem meghatározásában.

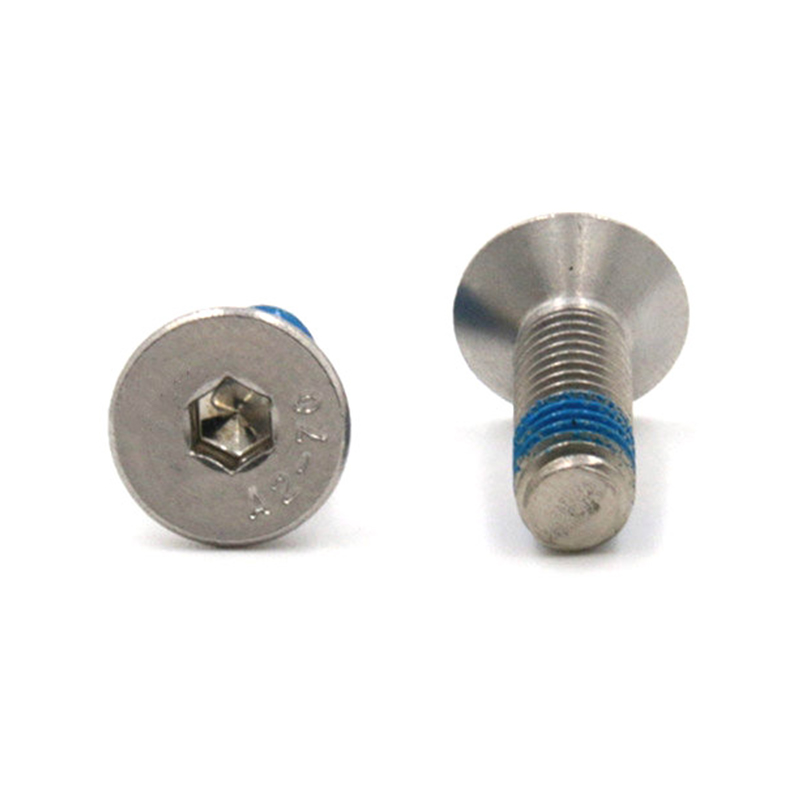

A nylon tapaszcsavarok gyakorlatilag minden szabványos fej konfigurációban kaphatók, beleértve a hatlapfejű csavarokat, a foglalatos fejű csavarokat, a tányérfejű gépcsavarokat, a lapos süllyesztett csavarokat és a gombfejű csavarokat. A fej stílusának megválasztása az alkalmazás követelményeitől függ, mint például a rendelkezésre álló csavarkulcs-hézag, az öblítési felület szükségessége vagy a nyomatékkapacitás.
A csavar alapanyaga független a nylon tapasztól. A gyakori lehetőségek a következők:
A nejlonfoltok leggyakrabban kékek vagy zöldek, bár más színek is rendelkezésre állnak az egyedi azonosítás céljából. A lefedett területet – jellemzően két-négy menetemelkedésre – a gyártás során gondosan ellenőrzik, hogy a megfelelő nyomatéktartományt biztosítsák. Egyes gyártók teljes kerületű foltokat (gyűrűfoltokat) kínálnak szalagfoltok helyett, amelyek egyenletesebb rögzítési nyomatékot biztosítanak, és csökkentik az irányított telepítési hibák kockázatát az automatizált összeszerelés során.
A nylon patch csavar kiválasztása magában foglalja több paraméter párhuzamos értékelését. Ha ezek közül bármelyiket elhibázzák, az vagy meglazulhat a kötés, vagy egy rögzítőelem, amelyet lehetetlen felszerelni anélkül, hogy megsérüljön az illeszkedő menet.
A nylon tapaszcsavarok helyes felszerelése egyszerű, de figyelmet kell fordítani néhány kulcsfontosságú gyakorlatra, amelyek megkülönböztetik a megbízható csatlakozást a problémástól.
Mindig győződjön meg arról, hogy a menetes furat tiszta, forgácsmentes, és a menetes tűréshatáron belül van, mielőtt beszerel egy nylon tapaszcsavart. A túlméretezett vagy sérült belső menetek csökkentik a nylon folttal való érintkezést, és veszélyeztetik az uralkodó nyomatékot. Ezzel szemben az alulméretezett vagy szennyezett menetek a csavar beszorulását okozhatják, mielőtt elérnék a célnyomatékot.
Ne alkalmazzon további menetrögzítő ragasztót a nylon tapaszcsavarra. A nejlon tapasz súrlódása és a kikeményedett ragasztó kombinációja olyan beépítési nyomatékokat eredményezhet, amelyek messze meghaladják a csavar torziós folyáshatárát, ami a rögzítőelem töréséhez vagy a menet lecsupaszításához vezethet. Válasszon egy zárolási módot, és alkalmazza azt következetesen.
A végső meghúzáshoz használjon kalibrált nyomatékkulcsot vagy nyomatékvezérelt elektromos szerszámot. A nejlon tapasz uralkodó nyomatéka növeli a teljes beépítési nyomaték csapágyfelületi súrlódási és menetsúrlódási összetevőit. Ezt az összeget kell figyelembe venni a megfelelő meghúzási nyomaték kiszámításakor, hogy elérje a kívánt bilincsterhelést. Ennek elmulasztása alulfeszítést eredményezhet, ami az önzáró funkció előnyeit tagadja.
A nylon patch csavarokat az iparágak rendkívül széles skálájában alkalmazták, éppen azért, mert előnyeik az univerzális mérnöki kihívásokat kezelik. A következő ágazatok nagymértékben támaszkodnak erre a rögzítő technológiára:
A kritikus alkalmazásokhoz szükséges nylon patch csavarok beszerzésekor elengedhetetlen az elismert nemzetközi szabványoknak való megfelelés ellenőrzése. Az uralkodó nyomatékos kötőelemekre vonatkozó legfontosabb szabványok közé tartozik az ISO 2320, amely az uralkodó nyomatékú acél anyákra vonatkozóan határozza meg a követelményeket, és az ASTM F2228, amely lefedi a külső menetes, érvényes nyomatékú kötőelemek teljesítményvizsgálatát. Ezenkívül az autóiparban és a repülőgépiparban számos OEM-gyártó olyan védett minősítési követelményeket ír elő, amelyek túlmutatnak ezeken az alapszabványokon, beleértve a sópermetű korrózióvizsgálatot, a hőciklusos teszteket és a statisztikai folyamatszabályozási követelményeket a foltok lefedettségére és a nyomaték konzisztenciájára vonatkozóan.
A jó hírű kötőelem-beszállítóknak képesnek kell lenniük anyagtanúsítványok, a meghatározott tartományon belüli érvényes nyomatékértékeket igazoló vizsgálati jegyzőkönyvek, valamint a nyersanyagok és a gyártási tételek nyomon követhetőségi dokumentációjának benyújtására. A szabályozott iparágakban a nem tanúsított beszállítóktól való beszerzés a költségmegtakarítás érdekében hamis gazdaság, amely elfogadhatatlan kockázatot jelent az ellátási láncban.
A nylon patch csavarok az egyik legköltséghatékonyabb és legmegbízhatóbb szerszámot jelentik a tervezőmérnök rögzítőeszközkészletében. Kiküszöbölik a másodlagos reteszelő hardverek szükségességét, csökkentik az összeszerelési lépéseket, és egyenletes, mérhető rezgésállóságot biztosítanak anélkül, hogy az összeszerelősoron a folyamatot módosítani kellene. Ha helyesen választják ki – figyelembe véve a hőmérsékleti korlátokat, az anyagkompatibilitást, a nyomatékkövetelményeket és az újrafelhasználhatósági korlátokat – kivételes illesztési integritást biztosítanak az igényes alkalmazások széles körében. A kulcs az, hogy ne általános áruként kezeljük őket, hanem precíziós tervezésű alkatrészként, világosan meghatározott teljesítményparaméterekkel, amelyeket az egyes kötések egyedi igényeihez kell igazítani.
