Mi teszi a vízálló önzáró csavarokat a megfelelő választássá az időjárásnak kitett rögzítésekhez?

Mik azok a vízálló önzáró csavarok és hogyan működnek?

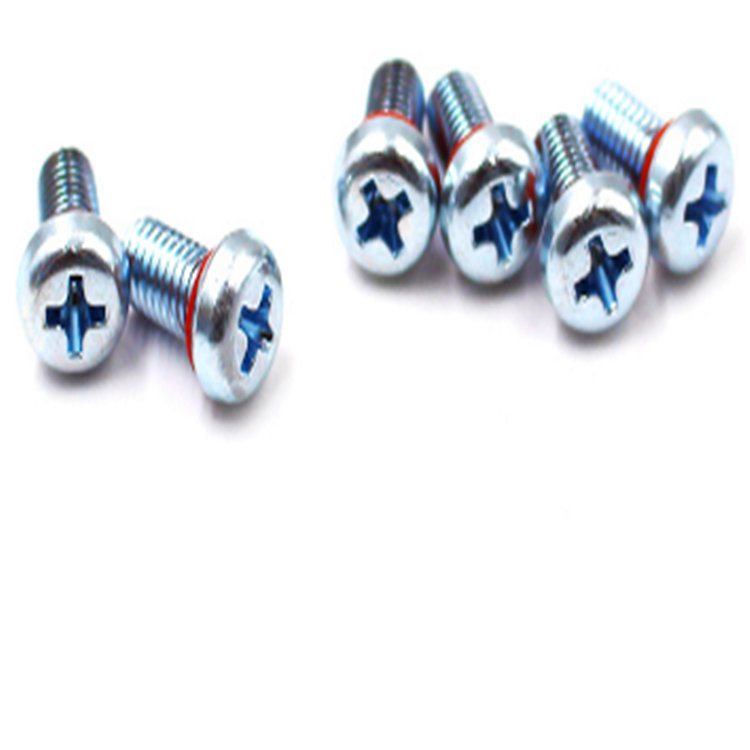

Vízálló önzáró csavarok olyan kötőelemek, amelyek víz- és légmentes tömítést hoznak létre a behatolás helyén anélkül, hogy külön tömítőanyagra, tömítésre vagy további beszerelési lépésre lenne szükség. Mindegyik csavar tartalmaz egy tömítőelemet – leggyakrabban egy EPDM (etilén-propilén-dién monomer) gumi alátétet, amely fém kötőalátéthez van rögzítve vagy alatta van rögzítve –, amely az alapfelülethez préselődik, amikor a csavart a megfelelő nyomatékra hajtják. Az összenyomott alátét alkalmazkodik a felületi egyenetlenségekhez, kitölti a rést a rögzítőfej és a rögzítendő anyag között, és megakadályozza, hogy a víz, a nedvesség és a levegő visszajusson a csavarszár mentén az alatta lévő szerkezetbe.

Az önzáró mechanizmus azért működik, mert az EPDM gumi széles hőmérsékleti tartományban – jellemzően -40°C és 120°C között – rugalmas marad, és tartós kompresszió hatására nem köt be tartósan. Ez a rugalmasság lehetővé teszi, hogy az alátét egyenletes tömítési nyomást tartson fenn még akkor is, amikor az aljzat kitágul és összehúzódik a hőmérséklet változásával, ami kritikus kültéri alkalmazásoknál, ahol állandó a hőciklus. A ragasztott fém alátét egyenletesen osztja el a szorítóerőt a gumi felületen, megakadályozva, hogy a gumi egyenetlenül extrudáljon a csavarfej alatt, és biztosítja, hogy a tömítés koncentrikus és szivárgásmentes maradjon a rögzítőelem teljes élettartama alatt.

Ahol vízálló önzáró csavarokat használnak

A vízálló önzáró csavarok iránti kereslet az iparágak és alkalmazások széles skáláját öleli fel, ahol a rögzítőelem áthatol az időjárásnak kitett vagy nedvességre érzékeny felületen. Használatuk különösen a következő ágazatokban koncentrálódik:

• Tetőfedés és burkolat: A fém tetőfedő panelek, a hullámlemezek, az álló varratprofilok és a kompozit burkolati rendszerek önzáró csavarokon alapulnak, amelyek a paneleket a szelemenekhez és a sínekhez rögzítik, miközben minden rögzítési ponton megőrzik az időjárásállóságot. Egy szabványos kereskedelmi tető több tízezer egyedi rögzítő áttörést tartalmazhat, és ezek bármelyikének meghibásodása lehetővé teszi a víz behatolását, ami károsítja a szigetelést, a szerkezeti acélt és a belső felületeket.
• Napelem szerelési rendszerek: A fém- vagy cseréptetőkre erősített fotovoltaikus állványszerkezetek önzáró csavarokkal rögzítik a szerelősíneket a tetőmembrán veszélyeztetése nélkül. Ebben az alkalmazásban a tömítő alátét hosszú távú UV- és ózonállósága különösen kritikus, mivel a telepítés várhatóan 25 évig vagy tovább időjárásálló marad.
• Autóipar és szállítás: A haszongépjárművek, lakókocsik és pótkocsik karosszériaelemei, alvázburkolatai és belső díszítőelemei önzáró csavarokat használnak, hogy megakadályozzák a nedvesség beszivárgását, ami a jármű élettartama során korrózióhoz és szerkezeti károsodáshoz vezet.
• Tengeri és tengeri építmények: A fedélzeti szerelvények, a felépítmények burkolatai és a hajókon és a tengeri platformokon lévő berendezések burkolatai olyan rögzítőelemeket igényelnek, amelyek megbízható tömítéseket biztosítanak folyamatos sópermet, UV-sugárzás és termikus körforgásos környezetben.
• Elektromos szekrények és kültéri berendezések szekrényei: A kültéren telepített csatlakozódobozok, elosztótáblák és távközlési szekrények önzáró csavarokat használnak a burkolat IP (Ingress Protection) besorolásának megőrzésére a kábelbemeneti pontokon és a panelrögzítéseknél.
• Mezőgazdasági és ipari épületek: A profilozott fémfalú és tetőburkolatú raktárak, mezőgazdasági épületek, hűtőházak és feldolgozó létesítmények a konzisztens rögzítőelemek tömítésétől függenek a higiéniai előírások fenntartása és a tárolt áruk és berendezések nedvességkárosodásának megelőzése érdekében.

A vízálló önzáró csavarok típusai

Az önzáró csavarok többféle konfigurációban kaphatók, amelyek mindegyike egy adott aljzatkombinációhoz és szerkezeti követelményhez igazodik. A különbségek megértése lehetővé teszi a tervezők és a telepítők számára, hogy minden alkalmazáshoz a legmegfelelőbb rögzítőelemet válasszák.

Hatlapfejű önfúró csavarok EPDM ragasztott alátétekkel

A fém tetőfedő és burkolati alkalmazásokban a legelterjedtebb típus ezek a csavarok egy edzett önfúró hegyet (kiküszöbölve az előfúrást) egy hatlapfejű fejjel kombinálva, amely a gyors beszerelés érdekében elektromos meghajtó aljzattal rendelkezik. Az EPDM alátét gyárilag horganyzott vagy rozsdamentes acél alátéthez van rögzítve, és a hatlapfej alatt van rögzítve. A szabványos méretek M5-től M8-ig terjedő átmérőjűek, 16 mm-től 200 mm-ig terjedő hosszúsággal, hogy alkalmazkodjanak a különböző aljzatvastagságokhoz és panelprofilokhoz. Az önfúró hegy meghatározott vastagságú áthatoló acélba van besorolva – jellemzően fúrási pontszámmal kifejezve (3 mm-ig könnyű vastagságú acél esetén 2-es, szerkezeti acél esetén 4-es vagy 5-ös 12,5 mm-es vastagságig) – és a megfelelő fúrási pontnak az aljzathoz való illesztése megakadályozza a fúróvég meghibásodását és túlmelegedését a telepítés során.

Süllyesztett önzáró csavarok

A süllyesztett változatok kúpos fejet használnak, amely egy síkban húzódik a panel felületével vagy alatta, és a tömítő alátét úgy van elhelyezve, hogy a fej kerülete körül szorítsa össze, nem pedig egy megemelt karima alá. Ezeket ott használják, ahol sík felületre van szükség – például építészeti burkolati paneleknél, szabadidőjárművek karosszériájában és tengeri fedélzeti szerelvényeknél, ahol a kiemelkedések esztétikai vagy vízelvezetési problémákat okoznának. A süllyesztett öntömítő csavarok tömítési teljesítménye a furat pontos előkészítésétől függ, mivel a süllyesztési szögnek meg kell egyeznie a csavarfej szögével, hogy egyenletes alátétnyomást érjünk el a rögzítés teljes kerületén.

Fa-acél önzáró csavarok

A falécek vagy szegélylécek fémfelületekre történő rögzítésére szolgáló speciális önzáró csavarok durva menetformát használnak, amely hatékonyan megragadja a fát, miközben a hegy önfúrja át az alatta lévő acélszerkezetet. A tömítő alátét tömíti a rögzítőelemek behatolását a fa és az acél közötti vízálló membránon vagy párazáró rétegen keresztül, megakadályozva a nedvesség bejutását a szár mentén. Ezeket a csavarokat széles körben használják napelemes kocsibeállókban és földre szerelt szerkezetekben, fa másodlagos szerkezetű mezőgazdasági épületekben és utólagos tetőfedő rendszerekben.

Anyag- és bevonatlehetőségek: a tartósságot a környezettel összhangban

Az önzáró csavar korrózióállóságát a beépítési környezet súlyosságához kell igazítani. A nem megfelelő korrózióvédelmet biztosító rögzítőelemek használata agresszív környezetben rozsdacsíkok megjelenéséhez vezet a burkolatpaneleken, az aljzat galvanikus korróziójához és a rögzítőelemek esetleges meghibásodásához vezethet, ami lehetővé teszi a panelek meglazulását vagy leválását. Az alábbi táblázat összefoglalja a főbb anyag- és bevonatlehetőségeket, valamint azok javasolt környezetét:

Ugyanilyen fontos a csavar anyaga és az aljzat galvanikus összeférhetősége. A rozsdamentes acél burkolólapok szénacél csavarokkal történő rögzítése, vagy acél szelemenekkel érintkező alumínium rögzítőelemek segítségével galvanikus cella jön létre, amely felgyorsítja a kevésbé nemes fémek korrózióját. Mindig ellenőrizze az anyag-kompatibilitást a rögzítőelem, a ragasztó alátét és az aljzat között, mielőtt önzáró csavart határozna meg a különböző fémeket használó alkalmazásokhoz.

Helyes beépítési technika: Minden alkalommal megbízható tömítés elérése

A megfelelően meghatározott önzáró csavar továbbra sem tömít megbízhatóan, ha helytelenül van beszerelve. A tömítő alátétet pontosan a megfelelő mértékben kell összenyomni – elég ahhoz, hogy teljes felületén érintkezzen az aljzattal, de nem annyira, hogy a gumi túlnyomódjon, túllépjen az alátét kerületén, vagy a fúróhegy hő hatására megsérüljön. A helyes telepítési eljárás a következő tényezők figyelembe vételét igényli:

• Vezetői sebesség és nyomaték: Használjon változtatható fordulatszámú meghajtót, amely a csavarméret és az alapfelület kombinációjának megfelelő nyomatékhatárra van beállítva. A legtöbb önzáró tetőcsavar gyártója 1500–2500 ford./perc meghajtó fordulatszámot ír elő az acélfelületekhez. A túlzott fordulatszám hőt termel, amely tönkreteheti az EPDM alátétet a telepítés során. A nyomatékkorlátozó tengelykapcsoló vagy mélységérzékelő orrrész megakadályozza a túlhajtást.
• Merőlegesség: A csavarnak 90 fokban kell behatolnia az aljzatba. A ferde csavar egyenetlen alátétnyomást eredményez – az egyik oldalon teljes érintkezés, a másik oldalon nincs érintkezés –, ami közvetlenül a csavarfej alatt szivárgási útvonalat eredményez. Használjon derékszögű fúróvezetőt, vagy ügyeljen arra, hogy a csavarhúzó szilárdan merőlegesen tartsa a beszerelési löket során.
• Az alátét tömörítésének ellenőrzése: Vezetés után a gumialátétnek láthatóan össze kell nyomódnia, és egyenletesen érintkeznie kell a panel felületével a teljes kerülete mentén, a külső szélén pedig egy kis, egyenletes gumiperem látható. Az alátét nem repedhet meg, nem repedhet szét vagy nem extrudálódhat jelentősen túl a fém alátét átmérőjén.
• Megfelelő csavarhossz-választás: A csavarnak elég hosszúnak kell lennie ahhoz, hogy elérje a minimális menetmélységet a szerkezeti aljzatban (általában legalább három teljes menet az acélba kapcsolódik), de nem olyan hosszúnak, hogy a fúrócsúcs áthatoljon az aljzaton, és további nem kívánt behatolást hozzon létre az alatta lévő szerkezetben.
• A panel felületének állapota: Az aljzat felületének a rögzítési pontnál tisztának, laposnak kell lennie, és mentesnek kell lennie a sorja, forgács vagy kiemelkedő hegesztési varratoktól, amelyek megakadályozzák az alátét egyenletes illeszkedését. Az önfúrás során keletkező fémforgácsot azonnal távolítsuk el, mert rozsdafoltot okoznak, és károsíthatják az alátétet, ha beszorulna alá.

Ellenőrzési, karbantartási és csereintervallumok

Még a helyesen beszerelt önzáró csavarok is rendszeres ellenőrzést igényelnek, különösen magas UV-sugárzású környezetben, ahol a gumi lebomlása felgyorsul, és olyan tengerparti övezetekben, ahol a sólerakódás elősegíti az alátét alatti korróziót. Az alátét állapotának és a csavarfejnek a rozsdamentességét szemrevételezéssel ellenőrizni kell szabványos kereskedelmi létesítményeknél három-öt éves időközönként, tengeri és tengeri alkalmazások esetén évente, valamint minden olyan szélsőséges időjárási esemény után, amely ütési terhelésnek vagy hősokknak tehette ki a szerkezetet.

Csere akkor jelez, ha az EPDM alátét látható repedést, keményedést vagy rugalmasságának elvesztését mutatja; ha a ragasztó alátét jelentős korróziót mutat, amely alávágta a gumikötést; vagy ha a csavarfej rozsdavérzést mutat, ami arra utal, hogy a korrózió behatolt a szárba. Tetőfedési alkalmazásokban az egyedi csavarok cseréje a szomszédos panelek megzavarása nélkül általában egyszerű – a cserecsavarnak egy átmérővel nagyobbnak kell lennie, mint az eredeti, hogy biztosítsa a megfelelő csavarkötést az eredeti rögzítőelem által esetlegesen megnagyobbodott furatban. A megfelelő cserecsavarok kis készletének fenntartása a létesítményben biztosítja, hogy az azonosított hibákat azonnal orvosolni lehessen, mielőtt a víz behatolása károsítaná a szerkezetet vagy annak tartalmát.
